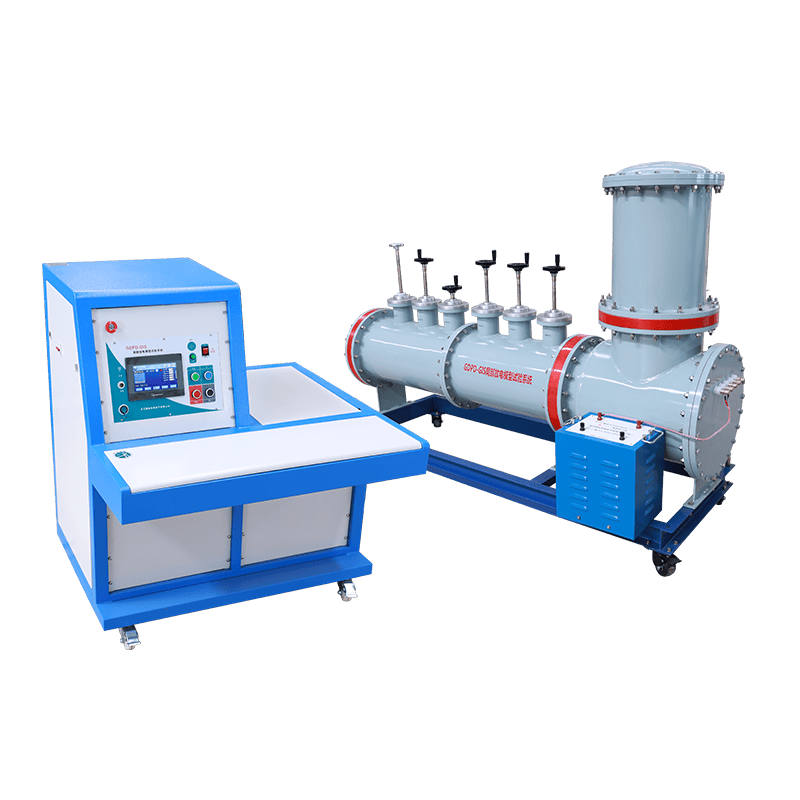

一、GIS耐壓試驗設備
1. 變頻諧振耐壓試驗系統：輸出容量XX kVA，輸出電壓0-500 kV (有效值)，輸出頻率20-300 Hz，數量1套，用途為產生試驗電壓，備注為核心設備。
2. 勵磁變壓器：輸入XX V，輸出XX kV，數量1臺，用途為諧振系統供電，無備注。
3. 電容分壓器：額定電壓550 kV，精度X級，數量1臺，用途為測量試驗電壓，備注為需校準。
4. 局部放電檢測儀：超聲（AE）與特高頻（UHF）一體化，數量1套，用途為同步檢測局部放電，備注為強烈推薦。
5. 試驗電源柜：AC 380V，帶保護，數量1臺，用途為總電源控制，無備注。
6. 絕緣支架、專用連接線、均壓環：配套規格，數量1批，用途為接線與支撐，無備注。
7. 輔助與安全設備：包括萬用表、兆歐表、對講機、安全圍欄、警示牌等，無具體型號規格，數量1批，用途為輔助試驗開展及保障試驗安全，無備注。
二、GIS耐壓試驗步驟
（一）試驗前準備
1. 組織與安全交底
召開站班會，明確工作負責人、試驗操作人、監護人和記錄人，開展危險點分析，完成安全交底工作，確保所有參與人員明確崗位職責及安全注意事項。
2. 檢查GIS狀態
確認試驗段與非試驗段已實現可靠隔離，可通過插接地線或使用隔離擋板等方式進行隔離；核查所有開關、刀閘位置符合試驗要求，確認SF6氣體壓力處于正常范圍。
3. 布置安全措施
在試驗區域設置安全圍欄，懸掛“高壓危險、止步”警示牌，安排專人全程監護，嚴禁無關人員進入試驗區域。
4. 設備接線
按照試驗接線圖完成所有設備接線，檢查所有接地線連接牢固、可靠；確保電容分壓器、各類連接線與周圍接地體之間保持足夠的安全距離，避免出現放電隱患。
5. 設備檢查
檢查試驗設備的各類儀表、開關運行狀態正常，確認變頻器相關參數設置符合試驗標準及要求，確保設備可正常啟動運行。
（二）升壓試驗
1. 系統調試
合上試驗電源，在較低電壓（如10%試驗電壓以下）條件下調節輸出頻率，找到系統諧振點，諧振點判斷標準為此時電流達到最大值、電壓比達到最高值。
2. 初步檢查與老練
在諧振頻率下，緩慢將試驗電壓升至1.1倍相對地電壓（約350kV），保持該電壓5-10分鐘；在此過程中同步啟動局部放電檢測儀，密切觀察是否出現異常信號，該步驟可有效清除設備內部自由微粒。
3. 正式耐壓
以平穩的速度將試驗電壓升至規定試驗電壓（如440kV），達到規定電壓后開始計時，持續耐壓1分鐘；耐壓全過程需密切監視試驗電壓表、電流表、局部放電儀顯示屏的數值變化，并通過監聽耳機關注設備運行聲音，及時發現異常情況。同時，準確記錄試驗過程中的電壓值、頻率、電流、耐壓時間及局部放電背景值。
4. 降壓與斷電
耐壓時間達到規定要求后，勻速將試驗電壓降至零，隨后斷開變頻電源、關閉設備控制柜，對高壓輸出端進行充分放電并可靠接地，防止殘余電壓引發安全隱患。
（三）試驗后工作
1. 拆除所有試驗接線，恢復GIS設備的所有引線及相關部件，確保恢復狀態與試驗前一致。
2. 檢查GIS設備各氣室的氣體壓力，確認無壓力異常下降等情況。
3. 拆除試驗區域的安全圍欄、警示牌等安全措施，清理試驗現場，確保現場無遺留試驗器材及雜物。
4. 整理試驗記錄，出具正式的試驗報告，明確試驗結果及相關數據。
三、安全注意事項
1. 試驗工作需嚴格執行工作票制度，履行相關許可手續，未經許可不得擅自開展試驗操作。
2. 試驗區域需設置專用安全圍欄，向外懸掛醒目的警示牌，同時安排專人負責警戒，嚴禁無關人員進入試驗區域。
3. 所有試驗設備的金屬外殼必須實現一點可靠接地，確保接地線截面符合安全要求，保障設備及人員安全。
4. 升壓操作前，必須進行大聲呼唱，確認所有參與試驗的人員均已撤離至安全區域后，方可啟動升壓操作。
5. 試驗過程中，必須有專人全程監護，并實時監聽局部放電信號；一旦發現設備出現擊穿、閃絡、異常響動，或局部放電量劇烈增加等情況，應立即啟動緊急降壓、斷電程序，防止事故擴大。
6. 試驗開始前及試驗結束后，必須對高壓端進行充分放電，確保設備無殘余電壓，避免引發安全事故。
四、試驗結果判斷
（一）試驗通過
在1分鐘耐壓試驗期間，設備無擊穿、閃絡現象，試驗電壓無突降、電流無突變情況，局部放電量無異常增大，判定為試驗通過。
（二）試驗不通過
試驗過程中發生擊穿、閃絡現象；或局部放電量超過規定標準，且可定位到固定異常點，判定為試驗不通過。出現試驗不通過情況時，需全面查明原因，妥善處理設備缺陷后，重新開展全套耐壓試驗。
