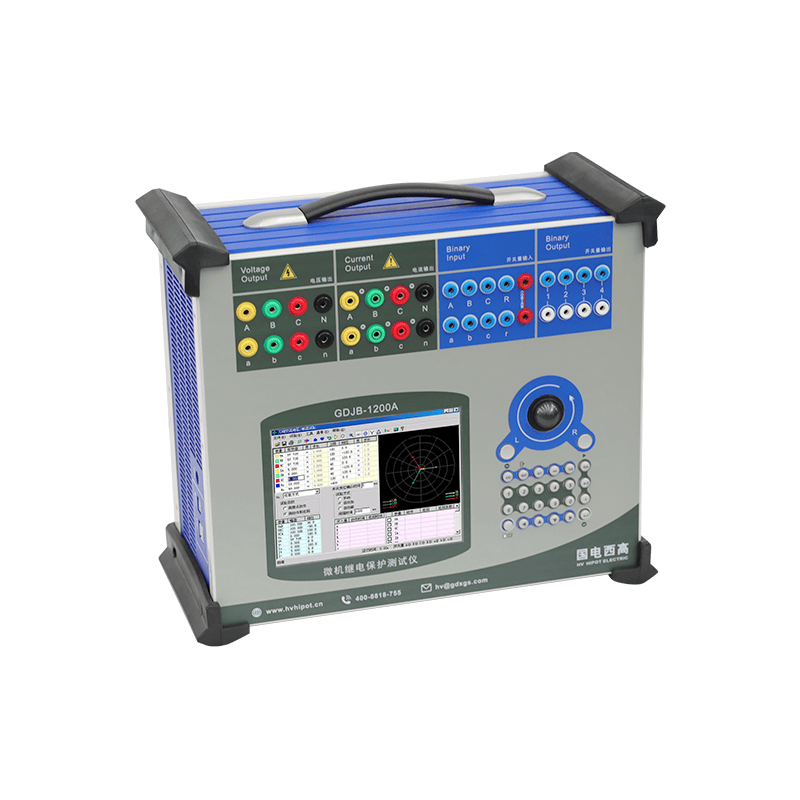

三相繼電保護測試儀的選型核心為按需選擇，選型的主要依據為測試對象、測試項目，同時需兼顧未來的設備擴展需求。
一、核心考量因素
（一）測試對象
-
設備類型：明確測試對象為傳統電磁型繼電器，還是主流微機型保護裝置，微機型保護裝置的測試，對設備的軟件功能和通訊能力要求更高。
-
電壓 / 電流等級：根據測試場景為 10kV 配電線路保護或 500kV 超高壓線路保護等不同等級，確定測試儀的電流、電壓輸出容量。
-
保護功能：結合實際需求明確需測試的保護功能，常見包括過流、速斷、過壓 / 欠壓、差動、阻抗、方向、頻率、同期等。
（二）輸出通道數與容量
-
通道數：三相繼電保護測試儀基礎配置需滿足 3 相電流 + 3 相電壓 + 1 路開入量 + 1 路開出量；針對變壓器差動、母線保護等復雜測試場景，需選用 6 相電流 + 6 相電壓及以上更高配置的設備。
-
電流輸出：電流輸出有 30A / 相、50A / 相、75A / 相等常規級別，設備短時（1-10 秒）輸出電流可提升至 120A 等更高標準，選型時需確保滿足最大短路電流測試和 CT 飽和試驗的需求。
-
電壓輸出：電壓輸出常規為 75V / 相、125V / 相及更高規格，需匹配 PT 二次側額定電壓（100V 或 57.7V），同時滿足過壓測試的實際需求。
（三）軟件功能與易用性
-
內置測試模塊：關注設備是否預置過流、時間特性、阻抗邊界掃描等一鍵式標準測試模板，提升測試效率。
-
圖形化操作：優先選擇界面直觀的設備，可實現特性曲線的便捷繪制與自動測試。
-
序列 / 狀態序列功能：該功能是測試自動重合閘、備用電源自投等復雜邏輯的核心，為選型的重要考量點。
-
差動保護測試：查看設備是否配備專門的智能差動測試模塊，可實現比例制動特性曲線的自動計算與繪制。
（四）精度與性能
-
輸出精度：電流、電壓、相位、頻率的輸出精度需滿足 0.1% - 0.2% 的行業常規要求。
-
時間測量精度：對保護動作時間的測量精度，需達到 0.1ms 的標準。
（五）便攜性與供電
-
便攜性：根據使用場景區分實驗室測試與現場測試，現場使用的設備需具備輕便、堅固的特性，且配備提手、輪子等便于移動的結構設計。
-
供電方式：確認設備供電為交流 220V，或是否支持直流供電，直流供電適配無交流電源的變電站等現場測試場景。
二、常見型號等級劃分
-
基礎型（4-5 通道）：核心配置為 3 相電流 + 3 相電壓 + 輔助通道，功能相對單一，適用于 35kV 及以下配電系統的常規保護測試。
-
標準型（6 通道）：為 3 相電壓 / 3 相電流的經典配置，可滿足 110kV 及以下線路、變壓器、電動機等大部分設備的保護測試需求，是主流選型類別。
-
高性能型（12 通道及以上）：核心配置為 6 相電壓 / 6 相電流及更高規格，適用于復雜保護裝置的測試場景，主要包括變壓器差動保護、發變組差動保護、母線差動保護，以及需要同時模擬多段線路的測試工作。
三、執行標準與規程
使用三相繼電保護測試儀開展測試工作，需嚴格遵循國家及電力行業相關標準、規程要求，相關標準主要分為產品制造標準和測試工作標準兩類。
（一）主要技術標準（產品制造標準）
此類標準明確了三相繼電保護測試儀本身需滿足的技術指標要求，核心包括：
-
GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》
-
DL/T 624-2010《繼電保護微機型試驗裝置技術條件》，為國內電力行業該類設備的核心制造標準。
（二）主要檢驗規程（測試工作標準）
此類標準規范了繼電保護裝置的檢驗流程與要求，核心包括：
-
GB/T 14285-2006《繼電保護和安全自動裝置技術規程》
-
DL/T 995-2016《繼電保護和電網安全自動裝置檢驗規程》，為現場檢驗工作的核心指導文件，明確規定了檢驗類型（新安裝檢驗、定期檢驗、用裝置進行斷路器跳閘試驗等）與檢驗內容（絕緣檢查、上電檢查、定值檢驗、功能校驗、整組試驗、帶斷路器傳動等）。
-
國內電網企業制定的企業標準，該類標準通常比行業標準要求更嚴格、內容更具體，如繼電保護狀態檢修試驗相關規程。
