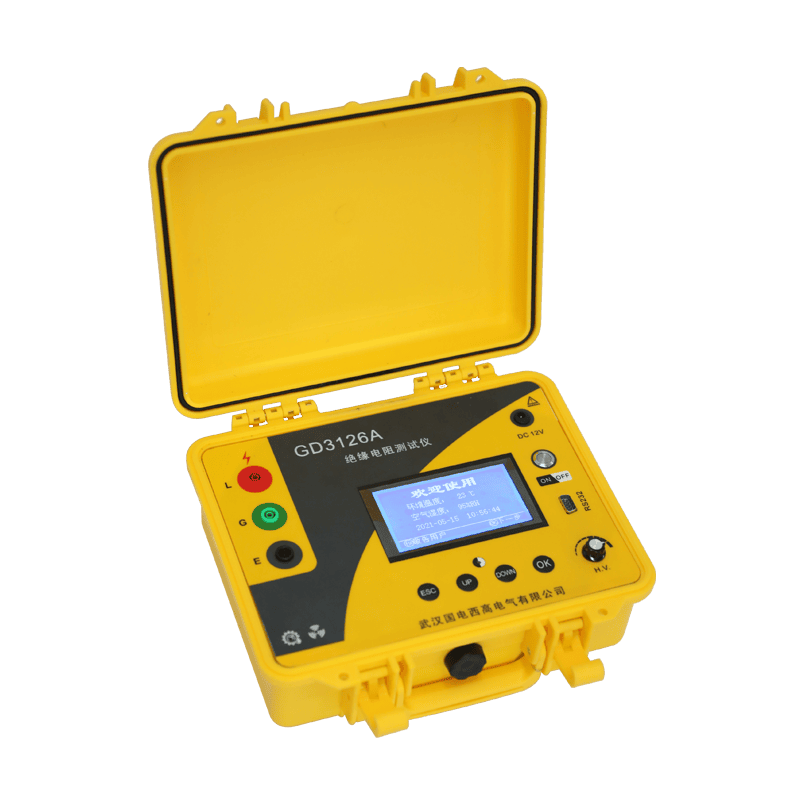

高壓絕緣電阻測試儀的選型方法

人看過 0 人點贊

高壓絕緣電阻測試儀的選型是保障測試有效性與操作安全性的首要環節，選型過程中需重點考量以下核心因素，結合測試需求與被測設備特性綜合判定：

1. 測試電壓

測試電壓是高壓絕緣電阻測試儀選型的核心參數，其選擇需依據被測設備的額定工作電壓，同時遵循對應的國際、國家標準要求。

選型基本原則：測試電壓需高于被測設備的額定工作電壓，以此模擬設備運行過程中承受的電氣應力；但電壓不可過高，避免造成設備絕緣層損壞。
常見測試電壓等級：50V、100V、250V、500V、1000V、2500V、5000V、10kV、15kV 等。
標準選型參考：參照 IEEE 43-2013 等相關標準，不同額定電壓的被測設備對應適配的測試電壓檔位：
1. 額定電壓＜100V 的設備（如通信線路）：適配 100V 或 250V 測試電壓；
2. 額定電壓 100V-1000V 的設備（如低壓電機、低壓電纜）：適配 500V 或 1000V 測試電壓；
3. 額定電壓 1kV-35kV 的設備（如中壓電機、變壓器、開關柜、中壓電力電纜）：適配 2500V 或 5000V 測試電壓；
4. 額定電壓＞35kV 的設備（如高壓電纜、大型發電機）：適配 5kV、10kV 或 15kV 測試電壓。
選型結論：根據日常主要測試對象的額定電壓范圍，選擇具備對應測試電壓檔位的儀器。

量程指儀器可測量的絕緣電阻最大值，直接決定儀器對不同絕緣狀態設備的適配性。

選型基本原則：儀器量程需全面覆蓋被測設備可能出現的絕緣電阻值，既包含新設備的高阻值，也涵蓋嚴重老化設備的低阻值。
常見量程范圍：從幾兆歐（MΩ）到數太歐（TΩ，1TΩ=1,000,000 MΩ），高端儀器量程可達到 5TΩ 及以上。
選型建議：針對高壓電力設備（如高壓電纜、發電機等）的測試需求，建議選擇量程至少為 1TΩ 及以上的型號，確保能精準測量并記錄設備絕緣性能的微小變化，為狀態分析提供數據支撐。

精度代表儀器測量結果的準確程度，是衡量測量數據可靠性的重要指標。

選型基本原則：儀器精度越高，測量結果的可靠性越強，對應的設備成本也會相應提高，需結合測試需求平衡精度與成本。
常見精度表示：行業內多以讀數占比標注，如 ±5% 讀數、±3% 讀數等。
選型建議：若僅用于設備預防性試驗和絕緣性能趨勢分析，±5% 的精度等級可滿足常規需求；若用于設備研發測試或絕緣狀態精確診斷，需選擇 ±3% 及更高精度的型號。

短路電流指測試儀在測量低阻值絕緣設備時，能夠輸出的最大電流，對容性設備的測試效率和數據準確性影響顯著。

功能重要性：較大的短路電流（通常≥3mA）可幫助長電纜、大型發電機等容性較大的設備實現快速、穩定的充電，進而獲得更準確的測量讀數；同時能有效 “擊穿” 設備局部的絕緣弱點，精準發現絕緣缺陷。
選型建議：若日常測試對象包含大型容性電力設備，需優先選擇短路電流更大的型號（如 5mA 及以上）。

除基礎測試功能外，可根據實際測試場景與診斷需求，選擇具備相應特殊功能的儀器，提升測試的全面性與診斷的精準性，核心可選功能及適用場景如下：

PI/DAR（極化指數 / 吸收比測試）：是判斷絕緣材料是否受潮、污染的核心診斷功能，為電機、變壓器等電力設備測試的必備功能；
SV/DD（步進電壓 / 介質放電測試）：可精準診斷設備絕緣老化問題與局部絕緣缺陷，屬于高級絕緣診斷功能；
電壓斜坡模式：測試電壓逐步升高，可實時觀察泄漏電流變化，適用于診斷絕緣層較為脆弱的設備，避免直接高壓測試造成絕緣損壞；
自動計算與存儲：可自動計算 PI/DAR 等關鍵指標，同時存儲測試數據與變化曲線，方便后續的數據分析、趨勢對比與測試報告編制；
數據接口：配備 USB、藍牙等接口，可實現測試數據的快速傳輸，提升數據整理與共享效率；
防護等級：針對現場戶外測試場景，儀器的 IP 防塵防水等級需滿足現場使用環境要求，保障儀器的穩定性與使用壽命。
