局部放電試驗設備按照使用方式的分類

人看過 0 人點贊

根據使用方式的不同，局部放電試驗設備可分為便攜式局部放電檢測儀、在線監測系統兩大類，不同類型設備適配不同的檢測場景與需求，核心檢測技術的選擇則是設備選型的關鍵依據。

一、便攜式局部放電檢測儀

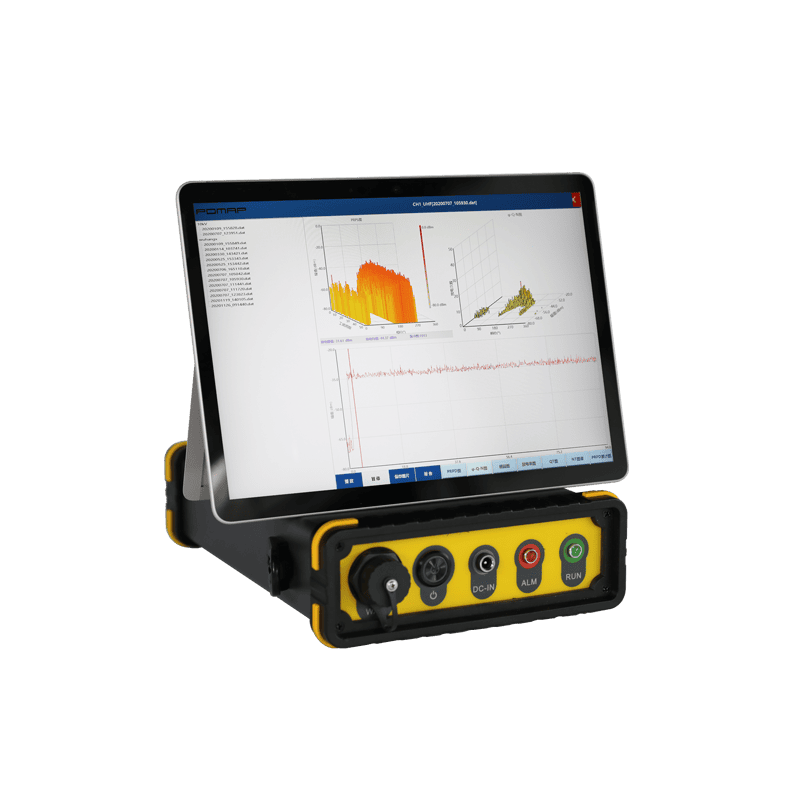

該類設備采用輕巧化設計，適配現場巡檢、帶電檢測及停電后的例行測試場景，操作具備高靈活性，可兼容多種檢測技術，是現場快速開展放電檢測的核心設備。

設備核心特性為支持暫態地電壓（TEV）、超聲波（AA）、高頻電流（HFCT）和特高頻（UHF）等多種傳感器，配備觸摸屏操作、數據存儲功能與先進的噪聲抑制技術，能夠在變電站、配電室等現場環境中，快速完成放電點的篩查與定位工作。

二、在線監測系統

該類設備需固定安裝于重要電力設備上，主要實現對設備局部放電狀態的長期、連續、自動化監測，為設備狀態預警和運行趨勢分析提供數據支撐。

設備核心特性為多基于特高頻（UHF）原理搭建，由分布式傳感器、數據采集單元和后臺分析軟件組成，可實現設備放電數據的遠程監控、智能診斷，以及故障的提前預警，適配重要設備的常態化狀態監測需求。

三、核心檢測技術與選型要點

局部放電試驗設備的選型，核心在于根據檢測需求選擇適配的檢測技術，目前主流的檢測技術及適用特性如下：

特高頻法（UHF）：通過檢測 300MHz 至 3GHz 頻段的電磁波實現放電檢測，抗干擾能力強、檢測靈敏度高，尤其適用于 GIS（氣體絕緣開關設備）和變壓器的在線監測與放電點定位。
超聲波法（AA）：通過捕捉放電產生的超聲波信號進行放電源定位，定位精度高且不受電氣干擾影響，對設備表面放電檢測效果較好，適用于開關柜等設備，對絕緣內部放電的檢測靈敏度相對有限。
暫態地電壓法（TEV）：通過檢測開關柜等設備金屬外殼內表面的瞬時電壓實現放電檢測，是金屬封閉開關柜帶電巡檢的適配技術。
脈沖電流法：作為 IEC 60270 標準規定的傳統檢測方法，可直接測量放電脈沖電流并完成定量分析（單位：pC），檢測精度高，多用于實驗室測試、設備出廠試驗等需要精準定量測量的場合。

四、局部放電試驗設備選型方法

可通過明確以下核心問題，匹配自身檢測需求，選擇合適的局部放電試驗設備：

（一）明確檢測的核心設備

開關柜（環網柜）巡檢：優先選擇適配暫態地電壓法（TEV）和超聲波法（AA）的便攜式設備。
GIS 或變壓器監測：優先選擇適配特高頻法（UHF）的設備，可根據實際需求，選擇便攜式檢測儀或固定式在線監測系統。
電纜或旋轉電機測試：需選擇適配脈沖電流法或高頻電流（HFCT）法的設備，同時配合振蕩波等專用測試電源使用。

（二）明確檢測的應用場景

日常巡檢、故障排查：選擇功能集成度高的便攜式檢測儀，適配現場靈活檢測需求。
長期狀態監測、智能預警：選擇支持聯網功能的在線監測系統，實現常態化數據采集與預警。
實驗室精密測量、型式試驗：選擇符合 IEC 60270 標準、檢測精度高的多功能檢測系統，滿足精準測量要求。
