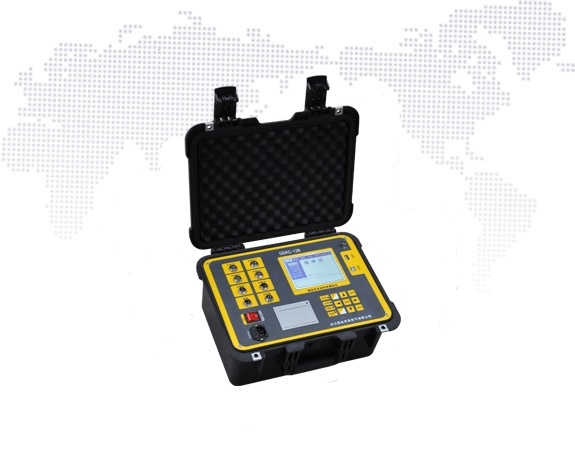

高壓開關機械特性檢測儀是一種用于測量和分析高壓開關設備（主要是斷路器）在分閘、合閘操作過程中的各項機械與電氣時間參量的專用設備。
該設備可用于評估開關的機械性能是否良好，動作是否可靠，及時發現潛伏性故障（如機構卡澀、緩沖不良、線圈故障等），以此保障電網安全運行。
一、 主要測試項目
（一） 時間參量
-
分 / 合閘時間：指從線圈得電到觸頭運動完成的時間。
-
同期性
-
相同同期：各相之間動作的時間差。
-
同相斷口同期：對于多斷口斷路器（如雙斷口、四斷口），同一相各斷口間的動作時間差。這是非常重要的指標，同期差過大會導致滅弧異常。
-
合 - 分時間（金屬短接時間）：合閘操作中，觸頭剛接觸瞬間到分閘操作中觸頭剛分離瞬間的時間，該參數關系到短路關合能力。
-
分 - 合時間（自動重合閘無電流間隔時間）：在自動重合閘操作中，分閘與隨后合閘之間的時間間隔。
（二） 速度與行程參量
-
剛分 / 剛合速度：通常指觸頭在超行程段（即將分離或接觸前后一段規定距離）的平均速度，是判斷操動機構能量是否充足的關鍵指標。
-
最大分閘 / 合閘速度。
-
開距：分閘后斷口間的距離。
-
超行程（接觸行程）：合閘后，觸頭彈簧的壓縮行程，代表觸頭接觸壓力。
-
總行程：動觸頭從分閘到合閘的整個運動距離。
-
時間 - 行程特性曲線：作為最核心的曲線，可直觀展示整個動作過程中位移與時間的對應關系，蘊含了所有機械狀態信息。
（三） 操作過程狀態
-
分 / 合閘線圈電流波形：通過分析電流波形，能夠判斷電磁鐵芯是否卡澀、線圈匝間是否短路、輔助接點切換時機是否正常等問題。
-
分 / 合閘線圈電壓。
-
主觸頭動作波形：通常通過斷口信號采集，用于顯示觸頭的實際分合狀態。
二、 工作原理與關鍵技術
（一） 信號采集
-
時間測量：以內部高精度晶振作為時間基準。
-
斷口信號：通過連接開關的各個斷口，檢測其分合狀態（通 / 斷）變化。
-
行程測量
-
旋轉傳感器：應用最為廣泛，通過傳感器上的齒輪與開關操動機構的旋轉軸（如水平連桿或垂直連桿）耦合，將直線位移轉換為旋轉角度，再換算為直線行程，使用時需準確輸入傳動比例。
-
直線傳感器：直接安裝在動觸頭的直線運動部件上，測量精度高，但安裝條件有時會受到限制。
-
加速度傳感器 / IMU：屬于新型測量技術，無需安裝耦合，通過積分計算位移，不過對安裝方式和算法有著較高的要求。
-
線圈電流：使用鉗形電流互感器套在線圈回路上，實現非侵入式測量。
（二） 數據處理與分析
高壓開關機械特性檢測儀內部微處理器會同步采集所有通道信號，自動計算各項參數，繪制特性曲線，并將計算與繪制結果和預置標準或歷史數據進行比較。
