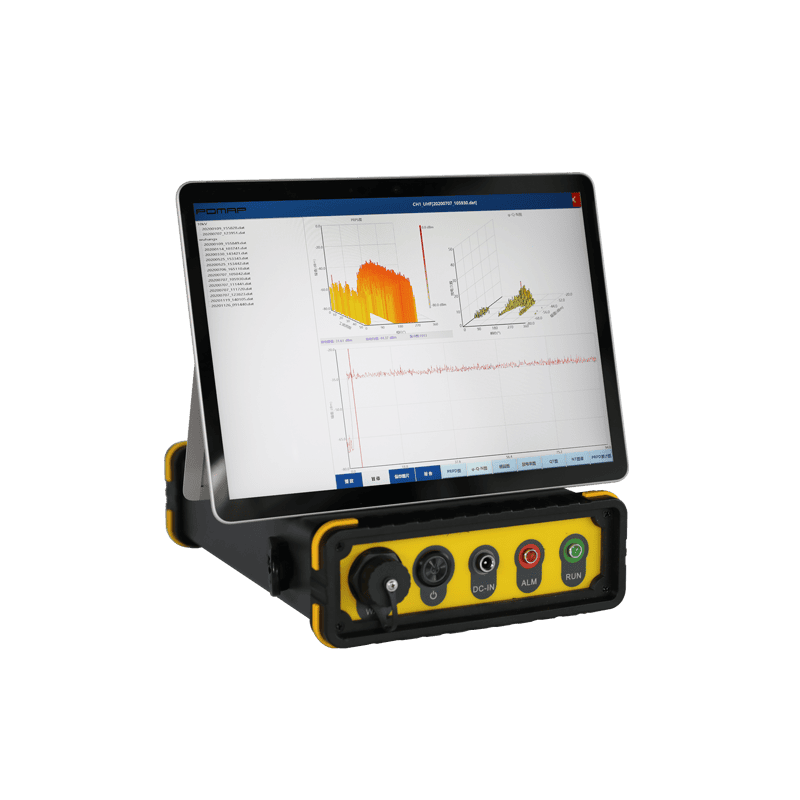

便攜式局部放電檢測儀主要適用于中高壓(通常 3kV 及以上)電氣設備的絕緣狀態檢測。
一、 適用檢測的電氣設備類型
-
電力電纜及附件
-
電纜本體:XLPE 電纜、高壓交聯電纜等,檢測絕緣層中的氣隙、雜質或水樹放電。
-
電纜接頭:中間接頭、終端頭(戶內 / 戶外),此類部位為故障高發點,可檢測安裝工藝不良、應力錐錯位、受潮等因素引起的放電。
-
應用場景:電纜竣工驗收、預防性試驗、故障定位后的驗證、運行狀態巡檢。
-
開關柜與配電設備
-
高壓開關柜:檢測內部元件(如斷路器、隔離開關、母排、電流互感器、電壓互感器)的絕緣缺陷,柜內局部放電是引發絕緣擊穿和相間短路的主要誘因。
-
環網柜:作為配網關鍵設備,需定期對其內部放電情況開展檢測。
-
箱式變電站:對集成在箱體內的變壓器、開關設備實施綜合檢測。
-
電力變壓器
-
干式變壓器:檢測繞組匝間、層間絕緣、環氧樹脂澆注體內部缺陷及引線放電。
-
油浸式變壓器:一般作為外部輔助檢測手段,與油色譜分析配合使用,可檢測套管、儲油柜、高壓引線等部位的放電。
-
氣體絕緣組合電器
-
GIS / GIL:檢測內部導體毛刺、懸浮電位、絕緣子表面污穢或裂紋、金屬顆粒等缺陷,是該類設備日常巡檢和狀態監測的重要手段。
-
旋轉電機
-
高壓發電機、大型電動機:檢測定子繞組絕緣的槽放電、端部放電、絕緣老化等問題。
-
其他高壓設備
二、 主要應用領域
-
電力系統運維與檢修
-
對變電站、開閉所、配電線路中的設備開展定期巡檢、狀態評估,推動檢修模式從 “計劃檢修” 向 “狀態檢修” 轉變。
-
對廠內高壓電氣設備、發電機進行狀態監測,保障發電系統安全穩定運行。
-
工業領域
-
適用于冶金、化工、礦業、軌道交通、數據中心等擁有自有變電站和大量高壓電機、電纜的工業企業,可保障連續供電,避免因電氣故障造成生產停頓。
-
工程建設與安裝驗收
-
在新設備安裝或大修后,開展投運前的局部放電測試,保障安裝質量合格,杜絕設備帶隱患投運。
-
用于設備出廠試驗、質量抽檢,提升產品整體可靠性。
-
第三方檢測與技術服務
-
為客戶提供專業的設備狀態評估、故障診斷和技術咨詢服務。
-
科研與教育
-
用于絕緣材料研究、故障機理分析、檢測技術開發等教學科研活動。
三、 典型應用場景
-
預防性巡檢:對設備進行定期 “體檢”,建立放電信號基線,跟蹤放電信號的發展趨勢。
-
故障診斷與定位:當設備出現異常(如異常聲響、溫升、色譜數據異常)時,快速定位放電部位和類型,為檢修工作提供指導依據。
-
驗收與投運前檢測:保障新投運或大修后設備的絕緣狀態良好。
-
在線監測輔助與驗證:作為固定式在線監測系統的補充和驗證手段,開展復測和精準診斷。
-
應急搶修支持:在故障發生后,輔助判斷故障性質和影響范圍。
