變壓器容量特性測試儀工作原理及應用

人看過 0 人點贊

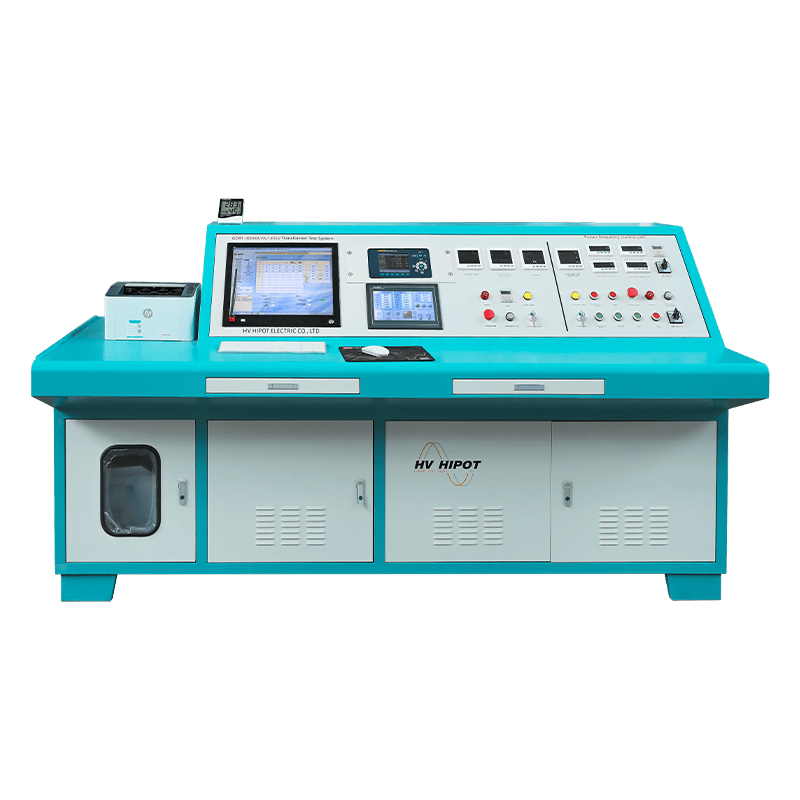

變壓器容量特性測試儀是一種集多種測試功能于一體的高性能便攜式儀器。該儀器主要用于在不外接電源（停電）的情況下，現場快速、準確地測量配電變壓器的實際容量、空載損耗、負載損耗等關鍵參數，進而判斷變壓器的性能狀態、能效等級，并驗證其銘牌容量的真實性。

工作原理

儀器工作的核心原理基于變壓器等效電路模型和低壓短路法，具體分為容量判定原理與損耗測量原理兩部分。

容量判定原理

在變壓器高壓側（或低壓側）施加較低的測試電壓，同時將低壓側短路，測量此時的短路損耗、短路電流等參數。根據變壓器相似定律，負載損耗與額定電流的平方成正比。儀器會將實測數據與內置數據庫中各容量型號變壓器的典型阻抗參數進行比對計算，從而智能匹配出最接近的實際容量。

損耗測量原理

空載損耗：從變壓器低壓側施加額定頻率的額定電壓，高壓側保持開路狀態，直接測量輸入功率，該功率即為空載損耗。
負載損耗：從變壓器高壓側施加額定頻率的額定電流（或降低的電流），低壓側保持短路狀態，測量此時的輸入功率，并將其折算到額定條件下，得到負載損耗。
