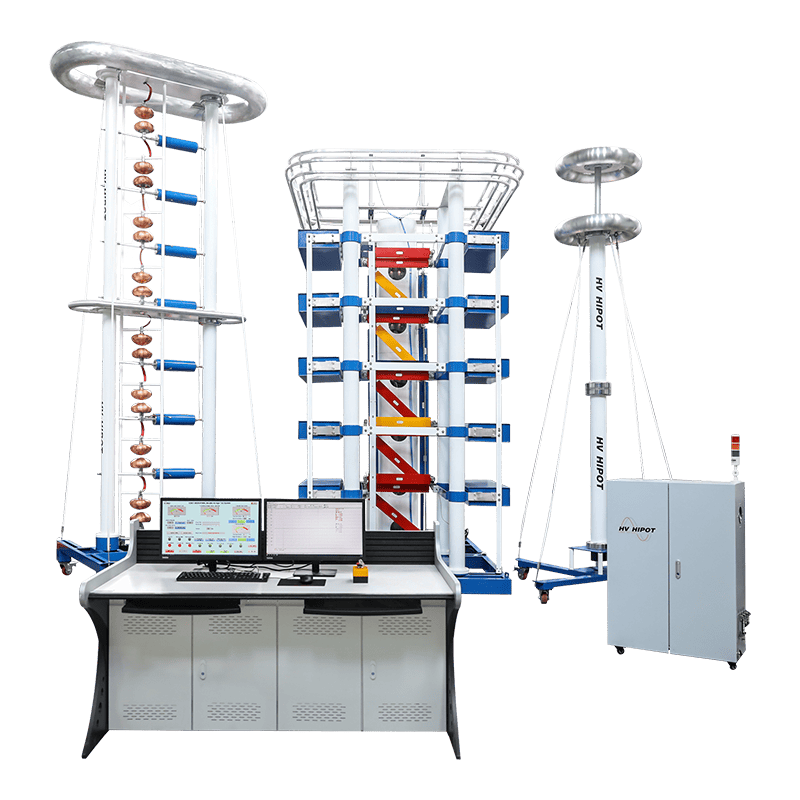

沖擊電壓試驗設備根據產生的電壓波形，主要分為以下四種核心類型：
一、雷電沖擊電壓發生器
標準波形：1.2/50 μs（波前時間 / 半峰值時間）
特性與模擬對象：產生上升極快、峰值極高、持續時間短的脈沖，專門用于模擬自然界直擊雷或感應雷在電力設備上引起的過電壓。
二、操作沖擊電壓發生器
標準波形：250/2500 μs
特性與模擬對象：產生上升較慢、持續時間長的脈沖，用于模擬電網內部因開關操作、投切電容器組或發生故障而產生的暫態過電壓。
三、陡波前沖擊電壓發生器
典型波形：波前時間極短（可達納秒級），如 0.84/40 μs
特性與模擬對象：產生上升沿極其陡峭的脈沖，專門用于研究和測試氣體絕緣組合電器（GIS）中可能出現的特快速瞬態過電壓。
四、截斷沖擊電壓發生器
波形特點：在標準雷電沖擊電壓波形的特定峰值時刻，通過間隙擊穿使電壓急劇降至零
特性與模擬對象：模擬設備絕緣在過電壓下發生閃絡或擊穿的嚴酷情況，用于考核絕緣的耐受強度。
現代先進的沖擊電壓試驗設備通常設計為一體化、多波形通用型，通過程控調節回路參數，即可在一臺設備上產生上述多種波形。
五、沖擊電壓試驗設備適用范圍（被測設備與絕緣類型）
沖擊電壓試驗主要適用于評估高壓電氣設備的絕緣性能，其測試對象涵蓋了電網中幾乎所有關鍵設備：
-
電力變壓器與電抗器：這是沖擊試驗最主要、最經典的應用對象，用于考核其主絕緣、縱絕緣和匝間絕緣的強度。
-
氣體絕緣組合電器：如 GIS（氣體絕緣金屬封閉開關設備），雷電沖擊和陡波前沖擊試驗對其至關重要。
-
高壓開關設備：包括斷路器、隔離開關等，測試其斷口間和對地的絕緣能力。
-
電力電纜及附件：包括電纜本體、終端頭和中間接頭。
-
絕緣子與套管：各類瓷或復合絕緣子、變壓器套管、GIS 出線套管等。
-
互感器：電流互感器和電壓互感器。
-
過電壓保護設備：如避雷器（浪涌保護器），用于校驗其保護水平（殘壓）。
-
基礎研究與材料：用于研究空氣間隙的放電特性、絕緣材料的性能等。
