現代電纜故障測試系統普遍采用 “綜合測試法”，通過多種技術的組合應用，實現對不同類型電纜故障的精準檢測。一套完整的測試系統主要由主控單元、高壓信號產生單元、路徑探測與精確定點單元及附屬設備四部分構成，同時系統選型需結合多方面因素綜合考量。
一、系統組成
（一）主控單元（測距主機）
主控單元是系統的核心分析單元，主要功能為初步判斷故障性質，包括高阻、低阻、開路、閃絡等類型，并對故障距離進行粗測。
該單元應用的主要技術包括兩種。一是低壓脈沖法，可用于測試電纜全長、識別中間接頭位置，同時適用于低阻、開路故障的測量。二是脈沖電流法 / 電壓法，包含沖閃法和直閃法，主要用于高阻與閃絡性故障的測量。
從組成結構來看，主控單元由筆記本電腦或嵌入式工控機、信號采集卡以及分析軟件構成。
（二）高壓信號產生單元（路徑 / 故障定位電源）
高壓信號產生單元的核心功能是為高阻故障提供足夠高的電壓，促使故障點擊穿，進而產生可被檢測的放電信號。
其組成部分包括高壓發生器（直流耐壓試驗儀）、高壓脈沖電容器（儲能電容）和球間隙。其中，高壓發生器可產生直流高壓，應用于 “直閃法” 和 “沖閃法”；高壓脈沖電容器在 “沖閃法” 中負責存儲能量并瞬間放電，形成周期性的放電脈沖；球間隙的作用是控制電容器的放電時機。
（三）路徑探測與精確定點單元
在粗測故障距離的基礎上，路徑探測與精確定點單元可沿著電纜敷設路徑，精確確定地面下方故障點的位置，定位精度通?？煽刂圃?1 米以內。

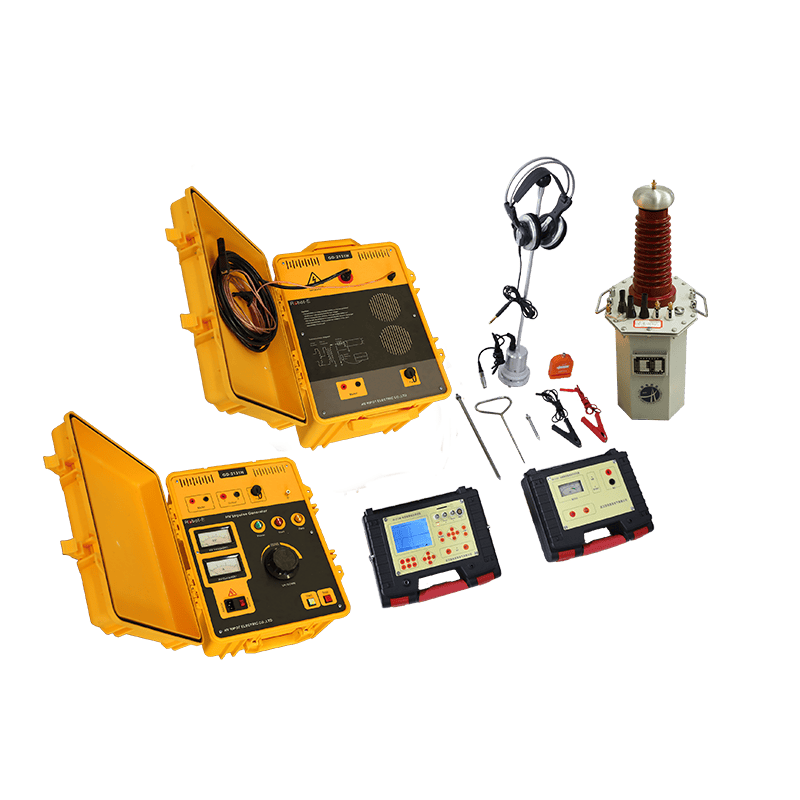

該單元的組成設備包括路徑信號發生器、路徑探測接收機（A 字架 / 探桿）和聲磁同步定點儀。路徑信號發生器的功能是向電纜發射特定頻率的音頻或射頻信號；路徑探測接收機通過接收地面磁場信號，實現對電纜埋設路徑和深度的精確定位；聲磁同步定點儀是精確定點的關鍵設備，由高靈敏度聲學傳感器（探頭）和磁性傳感器組成，其中聲學傳感器用于監聽故障點放電時產生的地面振動聲波，磁性傳感器用于接收故障點放電時伴隨的電磁波信號。其核心工作原理為，通過捕捉聲波與電磁波的時間差，在地面上找到聲音最大且與電磁信號同步的位置，該位置正下方即為故障點。
（四）附屬設備
附屬設備是電纜故障測試系統的重要補充，主要包括電纜識別儀、絕緣電阻測試儀（兆歐表）、萬用表，以及連接線、接地線、安全防護設備等。電纜識別儀可在多根電纜中準確識別目標電纜，保障測試過程的安全性；絕緣電阻測試儀用于初步判斷故障類型，區分高阻與低阻故障；萬用表則可實現通斷測量和低電阻測量；連接線、接地線是測試過程中的必備連接部件，絕緣靴、絕緣手套、警示圍欄等安全防護設備則用于保護測試人員的人身安全。
二、系統選型要點
電纜故障測試系統的選型需綜合考慮電纜類型、電壓等級、敷設環境和預算等多方面因素，確保系統能夠滿足實際測試需求。
（一）核心考量因素
-
電纜電壓等級：電壓等級決定了測試系統所需高壓單元的輸出電壓范圍，不同電壓等級的電纜對應不同的輸出電壓要求。
-
電纜類型與長度：電纜類型涵蓋低壓電纜、中壓電纜（10-35kV）、高壓電纜（110kV 及以上）等，電纜長度則會影響測試方法的有效應用范圍，選型時需結合實際的電纜類型和長度進行判斷。
-
常見故障類型：不同的測試系統對各類故障的處理能力存在差異，高阻故障是電纜故障檢測中的難點，因此在選型時需重點關注系統是否具備 “沖閃法” 和強大的定點能力，以應對常見故障類型。
-
敷設環境：電纜的敷設環境包括城區、田野、隧道、橋架等，復雜的敷設環境對系統的抗干擾能力和定點儀的靈敏度提出了更高要求，需選擇適配敷設環境的測試系統。
-
集成度與便攜性：分體式設備功能較為強大，但體積和重量較大，便攜性較差；一體化設備便攜性良好，但在功率和功能上可能存在一定限制，需根據實際使用場景的需求進行選擇。
-
團隊技能水平：操作界面友好、智能化程度高的設備，對操作人員的經驗要求相對較低，能夠降低培訓成本，提高測試效率，選型時需結合團隊的技能水平進行考量。
（二）配置建議
-
基礎配置：適用于運維單位，主要應對常見的低壓 / 中壓電纜故障。配置內容包括集成式測距主機（含低壓脈沖和沖閃法）、聲磁同步定點儀、路徑探測儀、電纜識別儀以及兆歐表。
-
專業配置：適用于施工單位、專業檢測公司，可應對各類復雜故障。配置內容包括高性能分體式測距主機、大容量高壓發生器及脈沖電容、多模式且高抗干擾的聲磁定點儀，以及全套路徑識別設備。
-
高壓 / 超高壓電纜專用配置：針對 110kV 及以上的高壓、超高壓電纜，通常需要配備更高電壓等級的振蕩波測試系統或基于行波原理的在線監測系統。此類系統技術復雜度高，設備價格相對昂貴。
（三）品牌與服務考量
在進行電纜故障測試系統選型時，除了關注設備的性能和配置外，還需重視品牌的市場口碑、技術培訓服務以及售后服務網絡。選擇市場口碑良好的品牌，能夠保障設備的質量和可靠性；完善的技術培訓服務可以幫助操作人員快速掌握設備的使用方法，提高測試效率；健全的售后服務網絡則能在設備出現故障時，及時提供維修和技術支持，保障測試工作的順利開展。
