高壓開關檢測設備是電力系統中對高壓斷路器、隔離開關、負荷開關等關鍵設備開展?fàn)顟B(tài)評估、故障診斷及性能測試的專業儀器，對保障電網安全穩定運行、預防設備事故、推進狀態檢修模式落地具有至關重要的作用。
以下從核心檢測設備分類及功能維度，對高壓開關檢測設備進行詳細介紹。
一、核心檢測設備分類及功能

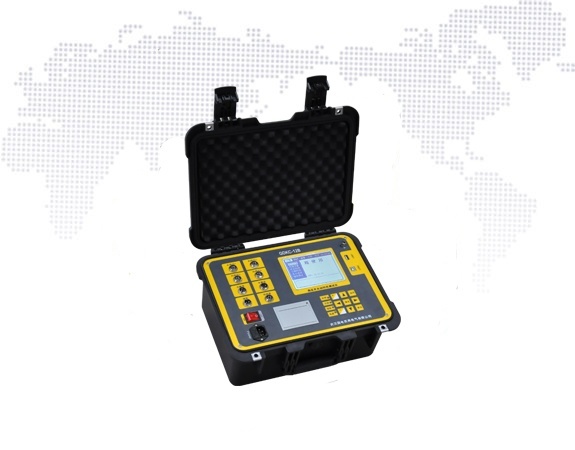

1. 機械特性測試儀
功能：作為高壓開關檢測領域最基礎、應用最廣泛的測試設備，主要用于測量開關分閘與合閘過程中的時間、速度、行程、同期性、彈跳、反彈等核心機械參數。
關鍵參數
-
時間特性：分閘時間、合閘時間，三相同期性、斷口同期性。
-
速度與行程：剛分速度、剛合速度，開距，超程，總行程曲線。
-
線圈電流：記錄分閘線圈與合閘線圈的動作電流波形，用于判斷電磁鐵工作狀況、設備是否存在卡澀問題。
應用：通過測試數據判斷操動機構（彈簧、液壓、氣動類型）運行狀態是否正常，及時發現機械卡滯、緩沖裝置性能不良、彈簧疲勞等潛在故障。
2. 回路電阻測試儀（微歐計）
功能：采用直流壓降法（測試電流通常不低于 100A），精準測量開關動、靜觸頭接觸部位的接觸電阻。
重要性：接觸電阻過大是引發開關設備發熱甚至燒毀的主要原因，通過該設備測試可有效發現觸頭氧化、磨損、壓力不足或接觸不良等問題。
標準：測試所得電阻值需與設備出廠值或歷史檢測數據進行對比，其變化量通常不應超過 20%。
3. 絕緣特性測試設備
絕緣特性測試設備主要分為介電強度測試設備與絕緣狀態診斷設備兩類，具體如下：
-
介電強度測試
-
工頻耐壓試驗儀：核心功能為考核高壓開關主絕緣對地、斷口間的絕緣強度。
-
沖擊電壓發生器：用于開展雷電沖擊試驗和操作沖擊試驗，考核設備絕緣承受過電壓的能力。
-
絕緣狀態診斷
-
絕緣電阻測試儀（兆歐表）：通過測量絕緣電阻，初步判斷設備絕緣是否存在受潮或臟污問題。
-
直流高壓發生器：開展泄漏電流測試，相比兆歐表，能更靈敏地反映出設備絕緣內部的潛在缺陷。
-
介質損耗因數（tanδ）測試儀：針對 SF?氣體絕緣或油絕緣類型的高壓開關，測量介質損耗因數可有效評估絕緣劣化程度。
4. SF?氣體檢測與處理設備
-
SF?氣體檢漏儀：具備定性或定量檢測氣室密封性的功能，及時發現氣體泄漏隱患。
-
SF?微水測試儀（露點儀）：精準測量 SF?氣體中的水分含量，若水分含量過高，易導致設備絕緣性能下降，且會加速電弧分解物對設備的腐蝕。
-
SF?純度分析儀：檢測 SF?氣體純度，若氣體中雜質過多，將嚴重影響設備的絕緣性能與滅弧能力。
-
SF?氣體回收 / 凈化 / 充放裝置：主要應用于高壓開關設備檢修過程中的氣體回收、凈化處理及重新充注等操作。
5. 振動聲學檢測與局部放電檢測設備
-
振動分析儀：通過在機構箱表面粘貼傳感器，記錄開關分合閘過程中的振動波形。依據振動波形的特征及峰值出現時間，可精準反映設備機械運行狀態，是目前較為先進的設備故障診斷手段。
-
超聲波 / 特高頻（UHF）局部放電檢測儀：支持在線或帶電檢測模式，可有效檢測開關柜內部因絕緣缺陷（如尖端放電、懸浮電位等）產生的局部放電現象，實現設備故障的提前預警。
6. 線圈與儲能元件測試設備
此類設備主要針對高壓開關的線圈及儲能元件進行專項測試，具體包括：
-
分 / 合閘線圈測試：獨立測量線圈的直流電阻、絕緣電阻，部分設備的該功能可集成在機械特性測試儀中。
-
儲能電機測試：測量電機工作電流、儲能時間等參數，以此判斷電機的健康運行狀態。
-
電容器測試儀：針對彈簧機構中的蓄能電容，測量其電容量和漏電流，評估電容性能。
