10kVA工頻耐壓試驗裝置用途及應用范圍

人看過 0 人點贊

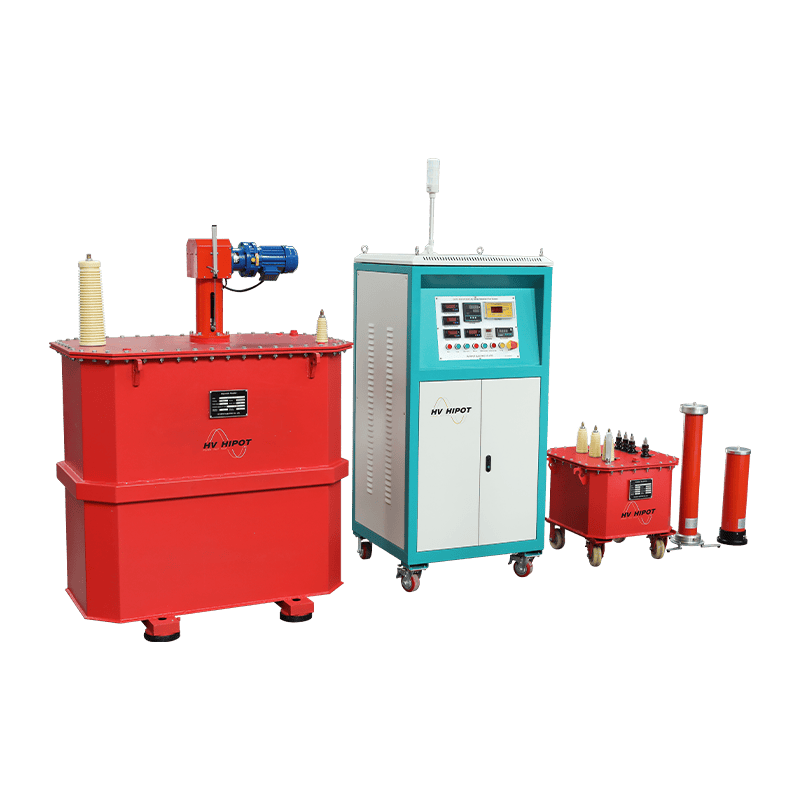

10kVA 工頻耐壓試驗裝置是一種輸出容量為 10 千伏安（kVA）、頻率為 50Hz（或 60Hz）工頻的交流高電壓發生設備。

一、核心用途

該裝置用于對電力變壓器、高壓開關柜、電纜、絕緣子、電機等電氣設備的主絕緣開展耐壓強度試驗，以此檢驗設備能否承受運行過程中的過電壓，是絕緣預防性試驗里至關重要的破壞性試驗項目。

在設備絕緣上施加遠高于其額定工作電壓（通常為數倍）的工頻試驗電壓，且持續規定時間（如 1 分鐘），通過觀察絕緣是否被擊穿或發生閃絡，判斷設備絕緣性能是否符合要求。

額定容量（10kVA）

額定容量決定了裝置能輸出的最大視在功率，同時限制了被試品的電容容量。以 100kV 輸出電壓為例，最大輸出電流計算公式為，代入數據可得。這表明該裝置可對容性電流不超過 0.1A（約 3.1nF@50Hz）的被試品進行全電壓試驗，對于大型電纜、長架空線等大電容試品，此容量可能無法滿足試驗需求。
額定輸出電壓（如 100kV）

指裝置最高可以輸出的工頻電壓。
輸出電壓波形畸變率

優質的試驗裝置要求該參數 < 5%，目的是保證試驗電壓為正弦波，符合相關標準規定。
過流保護整定范圍

通常為額定電流的 20%-100%，且支持調節，可在試驗過程中對裝置和被試品起到保護作用。

10kVA 的容量屬于中等偏小的試驗設備，這一特性決定了它最適合對容性負載較小、電壓等級中等的設備進行工頻耐壓試驗，主要應用場景集中在 10kV 及以下電壓等級的配電和用電設備。

配電系統設備（核心應用領域）

此為 10kVA 裝置最主要、最典型的應用場景，常用于出廠試驗、交接驗收試驗和預防性試驗?？蓪?10kV 高壓開關柜的母線、斷路器、隔離開關、互感器等對地及相間絕緣進行耐壓；對新敷設或檢修后的 10kV 電力電纜進行主絕緣耐壓試驗（需注意長度限制，適用于中短長度電纜，如截面≤300mm2、長度≤2km，具體需計算電容）；對 10kV 配電變壓器的繞組和套管進行外施工頻耐壓試驗；對 10kV 電壓 / 電流互感器（PT/CT）的一次繞組進行耐壓；對 10kV 避雷器進行工頻放電電壓試驗（需注意試驗方法）；對 10kV 絕緣子、絕緣橫擔、穿墻套管檢驗其干閃或濕閃性能。
旋轉電機

適用于中低壓電動機 / 發電機，如額定電壓為 6kV 或 10kV 的中小型電機定子繞組的交流耐壓試驗，也可用于發電廠 / 工廠輔機電機的定期絕緣檢查。
其他電氣設備與材料

可對高壓電器元件（如負荷開關、熔斷器、絕緣操作桿等）進行試驗；在實驗室環境下，對絕緣板材、套管等絕緣材料樣品開展工頻擊穿電壓試驗；對絕緣靴、絕緣手套等安全工器具進行周期性耐壓測試（需配備專用試驗電極水箱）。
