一、 概述與核心目標

二、 主要功能

• 容量測試：最核心的功能。通過恒流或恒功率放電，測量電池在額定條件下實際放出的電量（Ah）或能量（Wh），并與額定容量對比，得出容量保持率（通常認為低于 80% 額定容量即需更換）。
• 性能驗證：測試電池在高倍率放電下的電壓曲線和內阻變化，判斷其大電流輸出能力。
• 健康狀態（SOH）診斷：綜合容量、內阻、電壓特性等參數，評估電池的老化程度和可靠性。
• 內阻測試：測量蓄電池的交流內阻或直流內阻，內阻顯著增大是電池老化的早期和敏感指標。
• 充電特性測試：驗證充電機性能，或執行電池的均衡充電、活化修復（針對可修復的硫化鉛酸電池）。
• 核對性放電：對 UPS、直流屏、通信基站等系統中的后備電池組進行 “實戰演練”，確保其在市電中斷時能可靠工作。

三、 主要類型與工作原理

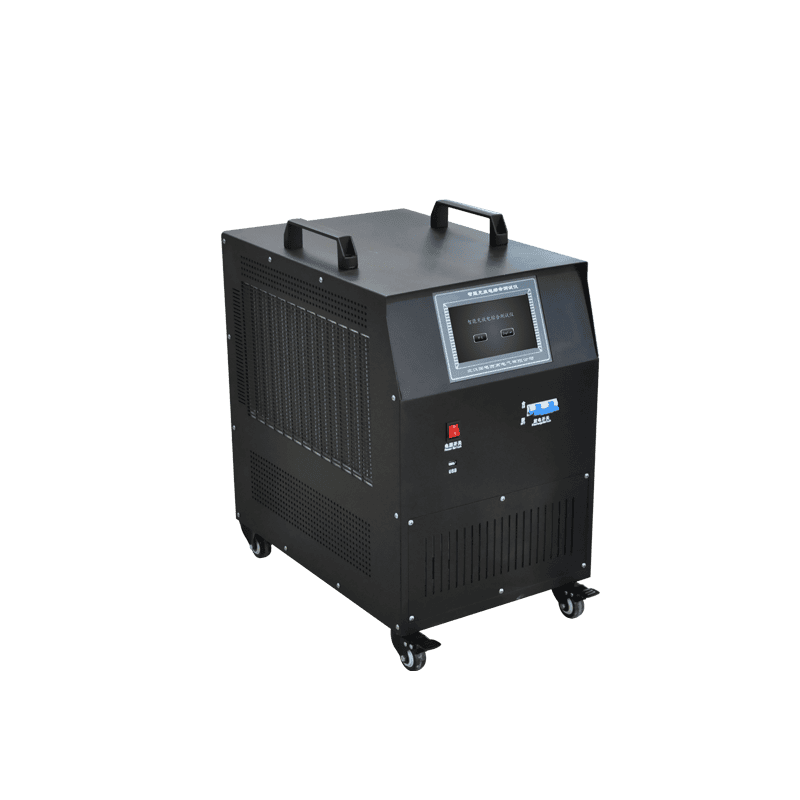

1. 離線式（主動式）充放電測試儀
   • 原理：將電池組從系統中脫離，由測試儀提供恒流或恒功率負載進行放電，同時精確測量放電過程的電壓、電流、時間，自動計算容量。放電能量通常通過能耗負載（電阻）轉化為熱量消耗，或回收到電網 / 儲能裝置。
   • 工作模式：
     • 恒流放電：最常用，結果準確，易于計算容量（Ah）。
     • 恒功率放電：更貼近實際負載（如 UPS），測量能量（Wh）。
     • 恒阻放電：較少用。
     • 可編程放電：模擬復雜工況。
   • 特點：
     • 優點：精度高，功能全，是容量測試的 “金標準”。
     • 缺點：測試時間長（需數小時），電池組脫離系統存在安全風險，能量浪費（熱能型）。
   • 典型應用：數據中心、電廠、通信機房等關鍵設施的年度或季度深度檢測。
2. 在線式（并機式）充放電測試儀
   • 原理：測試儀作為一個可調負載，并聯在電池組和實際系統之間。放電時，電池組同時給測試儀（假負載）和實際系統供電。通過測量流經測試儀的電流和電池端電壓來計算容量。
   • 特點：
     • 優點：電池組無需脫離系統，不影響系統后備保護，測試更安全便捷。
     • 缺點：精度受系統負載變化影響，計算相對復雜，成本較高。
   • 典型應用：不允許中斷的后備電源系統。
3. 內阻測試儀 / 電導測試儀
   • 原理：向電池注入一個特定頻率的交流小信號或一個直流脈沖，測量其電壓響應，從而計算出交流內阻或直流內阻。
   • 特點：
     • 優點：快速（幾秒鐘）、無損、在線測試，可用于日常巡檢和早期預警。能有效發現單體電池的嚴重劣化（如連接松動、內部干涸、極板腐蝕）。
     • 缺點：無法直接測量容量。內阻與容量的關系因電池類型和老化模式而異，只能作為趨勢判斷和相對比較的工具。
   • 注意：一些高級的充放電測試儀也集成內阻測試功能。
4. 核容 + 能量回饋型充放電測試儀
   • 原理：采用先進的 PWM 和逆變技術，將放電能量逆變成交流電，回饋到電網或供給本地負載使用，而不是消耗成熱能。
   • 特點：
     • 優點：節能環保（省電 90% 以上），無熱污染，可在室內運行，測試成本極低。
     • 缺點：設備復雜，價格昂貴，對電網有諧波影響需處理。
   • 典型應用：大型數據中心、金融機構等對能耗和室內環境有嚴格要求的場所。
