一、串聯諧振定義：
在含有電阻、電感及電容元件串聯的交流電路中，當電源電壓U與電路電流I相位同相時，則稱電路發生了諧振，因元件是串聯連接方式，故稱為串聯諧振。

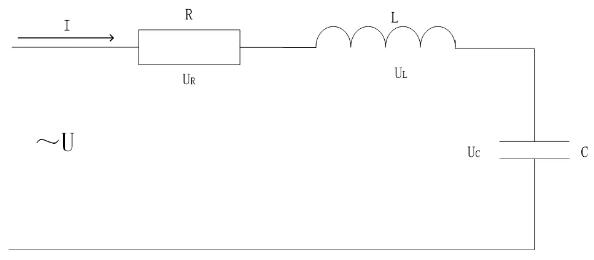

串聯諧振等效電路圖
二、串聯諧振的優點：
通常情況下，回路感抗和容抗遠大于電阻分量，故電容(試品)和電感上的電壓遠高于電
源電壓，所以串聯諧振也稱電壓諧振。其電壓值為電源電壓的XC/R (XL/R) 倍，工程上常使用這個比值來表征諧振電路的性能，并稱此比值為串聯電路的品質因數，用Q表示。它是由電路參數R、L、C共同決定的一個無量綱的量。
正是因為Q值的存在，使得利用串聯諧振試驗時可利用較小的勵磁容量及電源容量即可獲得很大的試驗容量，由較低的勵磁電壓獲得較高的試驗電壓，從而完成利用試驗變壓器難以完成的大容量試品的試驗，這就是串聯諧振的最大優勢。
