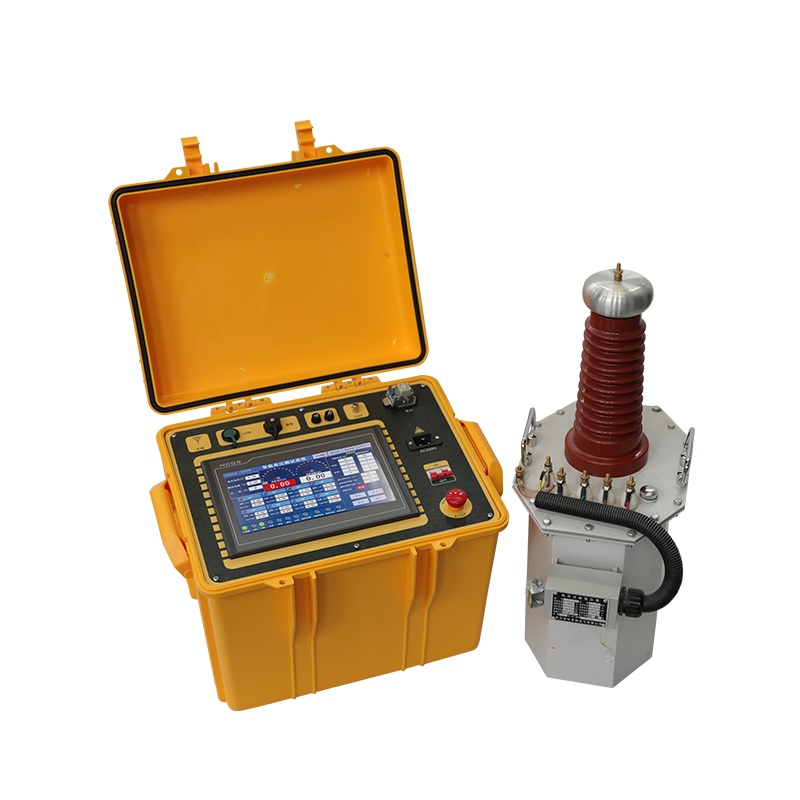

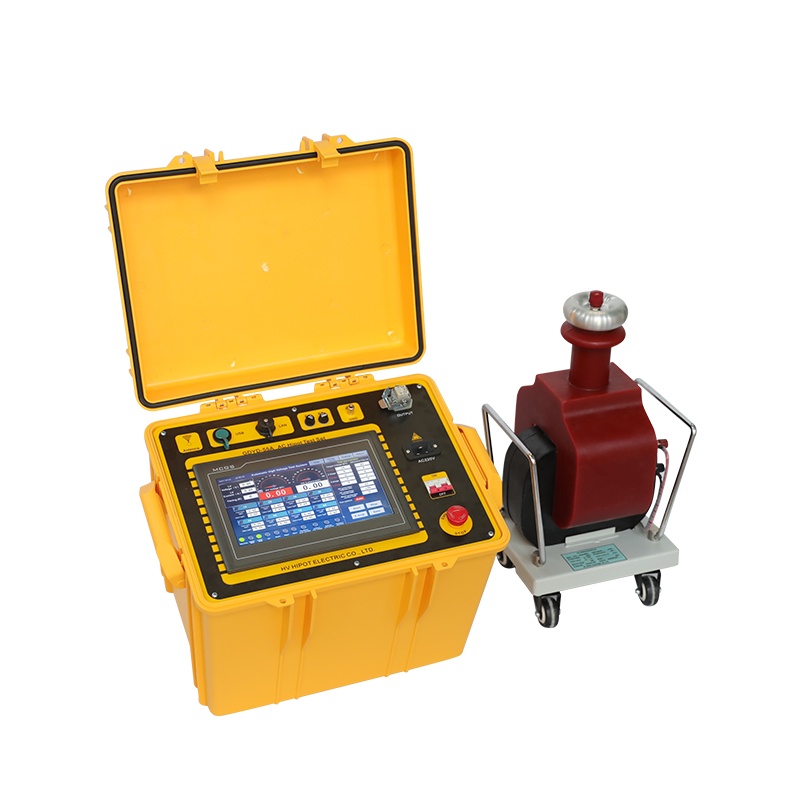

GDYD-55A 交流絕緣耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術、2.4G ISM組網技術、結合優良的人機界面操作，使您在使用時輕松自如、得心應手。可用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

使用條件
電源電壓：220V±10% 50HZ±1%   波形畸變率不大于5%
環境溫度：-5℃-40℃
環境濕度：≤80%RH，不結露、儀器不閃爍
海拔：≤1000m
使用環境應無明顯的塵埃、煙、腐蝕性、可燃性氣體、水蒸氣和鹽霧，無嚴重的震動情況；

執行標準
DL/T474.4-2018  現場絕緣試驗實施導則:交流耐壓試驗
DL/T848.2-2018  高壓試驗裝置通用技術條件:工頻高壓試驗裝置
GB/T16927.1-2011  高電壓試驗技術：一般定義及試驗要求

產品參數

控制部分
輸入電壓：AC220V±10%  50Hz±1
輸出容量：5kVA
低壓輸出：AC 0～250V
輸出電流：25A（Max）
低壓電壓測量范圍：0-300V        分辨率：0.1V
低壓電流測量范圍：0.2-25A       分辨率：0.1A
高壓電壓測量范圍：AC0～50kV    分辨率：0.01KV
高壓電流測量范圍：AC1.0～100mA  分辨率：0.01mA
毫安表電流測量范圍：0～20mA     分辨率：0.01mA
計時范圍：0～999s
電壓精度  ≤±3%(10%~100%量程)
電流精度  ≤±3%(10%~100%量程)
規格尺寸：480*380*390  24KG

變壓器部分
輸出容量：5kVA
低壓（輸入）電壓：AC 0～200V
低壓（輸入）電流：AC 0～25A
高壓（輸出）電壓：AC0～50kV
高壓（輸出）電流：0-100mA
測量變比：500：1   誤差：±1%
阻抗電壓：≤12%；
空載電流：≤10%；
運行時間：額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行
規格尺寸：260*240*550   35KG
