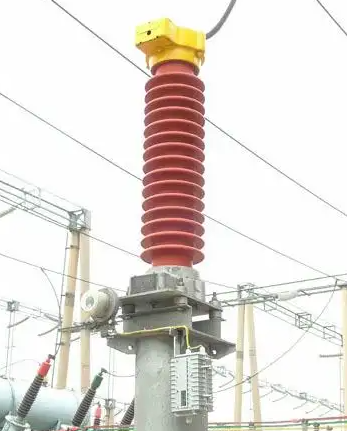

氧化鋅避雷器的基本結構是閥片。氧化鋅閥片在運行電壓下呈絕緣狀態，通過的電流很小，一般為10~15μA，并且氧化鋅閥片的非線性特性主要是由晶界層形成的。其伏安特性曲線接近理想避雷器的伏安特性曲線。
氧化鋅避雷器除了有優良的非線性外，還具有一下主要優點：
1.無間隙。在工作電壓作用下，氧化鋅閥片實際相當于一個絕緣體，不會使其燒壞。因此，可以不用串聯間隙來隔離工作電壓。由于無間隙，因而對波頭陡的沖擊波能迅速響應，放電無延遲，限制過電壓效果很好。既提高了對電力設備保護的可靠性，又降低了作用于電力設備上的過電壓，從而降低了電力設備額絕緣水平。
2.無續流。有上述特征可知，只有當作用到氧化鋅閥片上的電壓達到起始動作電壓時，才發生“導通”，“導通”后，氧化鋅閥片上的殘壓與流過其中的電流大小基本無關而為一定值。當作用電壓降到動作電壓以下時，氧化鋅閥片“導通”狀態終止，有相當于一個絕緣體。因此不存在工頻續流。
