變頻諧振耐壓試驗裝置行業規范要求

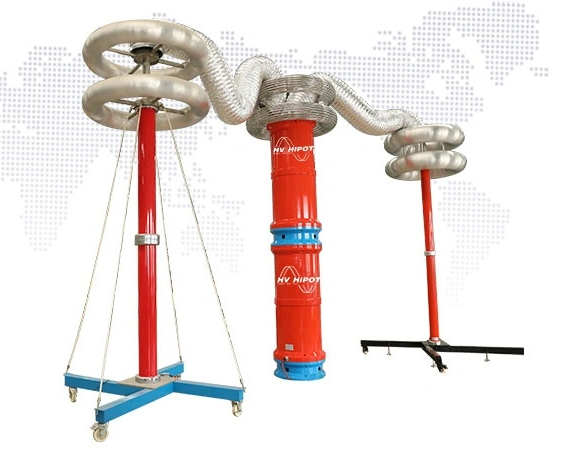

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　接地要求

　　變頻串聯諧振耐壓試驗裝置的控制箱、勵磁變壓器、分壓器和電抗器的金屬底座等均應有接地端子，各接地端子的連接應滿足人身安全和設備安全的要求，有關接線的結構和連接安排等要求，應在變頻諧振耐壓試驗裝置使用說明書中明確說明。注意當試品閃絡、擊穿時，引起接地線電位升高等瞬態過電壓，應采取適當措施，保護人身和設備安全。

　　變頻串聯諧振耐壓試驗裝置變頻器輸出頻率的不穩定度

　　在額定輸出電壓和額定輸出電流的諧振工作條件下，變頻器調節輸出頻率的設定值不變，15min的輸出頻率不穩定度應不大于讀數±0.1%。

　　噪音

　　在接近額定輸出電壓和額定輸出電流的工作條件下，變頻諧振耐壓試驗裝置的電磁振動噪音，調感式的應不大于80dB;調頻式的應不大于60dB。

　　電磁兼容性

　　為了防止變頻串聯諧振耐壓試驗裝置的電磁訊號對電網和鄰近環境的干擾，以及防止產品受電網和環境的電磁干擾，在產品電源輸入回路和變頻器輸出回路中應裝設濾波回路。變頻器和各電子回路應有屏蔽。

　　耐受機械振動

　　變頻諧振耐壓試驗裝置應能耐受頻率為5、10、20、30Hz，加速度為9.8±2.5m/S2的振動，在每個頻率點各持續30min(參照GB6587.6-86電子測量儀器運輸試驗)。

　　變頻諧振耐壓試驗裝置外觀要求

　　1、外殼噴漆、電鍍層無脫落；

　　2、有機玻璃外殼無裂紋，無放電燒傷痕跡；

　　3、絕緣紙筒密實，外表絕緣漆光滑;

　　4、各調節旋鈕、插塞孔、儀表、插接件、接地端子等處均有明顯標志;

　　5、印刷電路板及銘牌的質量符合有關標準;

　　6、印刷電路板固定良好。
