“土壤”本身形成了任何故障電流都將流過的媒介。因此，了解在其中部署了接地系統的土壤的電特性至關重要。土壤電阻率是任何電氣接地設計的基礎，不可低估。它是所有電氣安全計算的主要組成部分。接地電阻測試儀/土壤電阻率測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值。

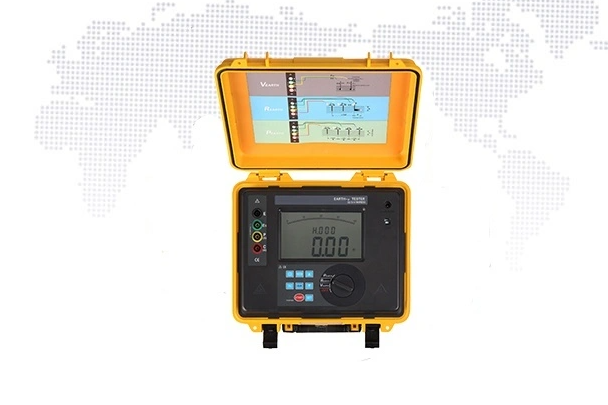

國電西高GDCR3100C接地電阻測量?jī)x

　　土壤電阻率和土壤結構可能對接地網設計的復雜性產生巨大影響。土壤是故障電流回饋的返回路徑的一部分。較高的土壤電阻率將導致較高的接地網阻抗值，從而導致較高的EarthSystem電網電壓上升（地球上升電勢），進而在整個站點上產生較高的表面電壓。如果不通過適當放置的漸變導體設計來控制表面電壓，可能會導致不安全狀況。

　　每個電力系統設計都依賴于理解所有組成部分（阻抗），并且電氣接地設計也不例外。地面或土壤是電路設計中的另一個組成部分……但是，其他所有組成部分的行為都是的，例如電纜，變壓器，發電機，VT，CVT等。另一方面，土壤是“天然”半導體將具有獨特的電氣性能，并且會因場所而異。

　　對這組獨特的屬性進行分析并將其表征為所謂的“土壤模型”。該土壤電阻率模型可以由許多層組成，這些層下降到10米的深度，以便了解斷層（無計劃的能量釋放）將產生多少能量a）傳遞到土壤中，以及b）的每一層，有多少將進入并穿過每一層。

　　在考慮“表面電壓”以及階躍和接觸電勢（電壓）安全性計算時，穿過每一層的能量大小具有特殊的相關性。例如，如果站點具有“低-開-高”電阻率模型，則更多的斷層能量將更傾向于在上層傳播，而“高-開-低”將遇到反作用，其中更多的地球返回電流將更傾向于在較低的層中傳播。在設計接地裝置以提供系統安全性時，要理解這兩個示例場景都很重要。
