對于電力人而言，時常會使用鉗形接地電阻測試儀測量接地電阻。鉗形接地電阻儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)殂Q形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。那么對于現場有特殊需求需要最大測量范圍，那么如何如何使用鉗形接地電阻測試儀測量最大范圍呢？

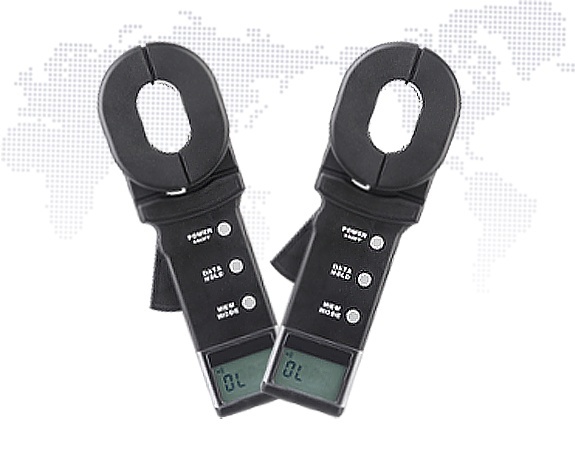

國電西高GDCR2000G鉗形接地電阻測試儀

　　國電西高鉗形接地電阻測試儀工作原理

　　①電阻測量原理

　　鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。

　　②電流測量原理

　　鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，國電西高通過下面的公式即可得到被測電流I。

　　2.鉗形接地電阻測試儀參數特點

　　①測量范圍廣、分辨率高：量程從0.01Ω～1000Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量

　　②大容量數據儲存：可儲存200組測量數據。

　　③接地電阻測量范圍：

　　雙鉗法：0.01Ω～1000Ω

　　地樁法：0.01Ω～1000Ω

　　3.鉗形接地電阻測試儀正確使用方法

　　①開機前，扣壓扳機一兩次，確保鉗口閉合良好

　　②按POWER鍵，進人開機狀態，首先自動測試液晶顯示器，其符號全部顯示。然后開始自檢，自檢過程中依次顯示"CAL6,AL5,CAL4"""CALO,OW"。當“our出現后，自檢完成，自動進人電阻測量模式。

　　③自檢過程中，不要扣壓扳機，不能張開鉗口，不能鉗任何導線。國電西高提醒要保持鉗表的自然靜止?fàn)顟B(tài)，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證測量的準確度。

　　④自檢完成顯示“01-n”的同時還閃爍顯示.)))符號。

　　如何使用鉗形接地電阻測試儀測量最大范圍的關鍵是熟悉了解接地電阻的工作原理，在加上對參數的熟記，在使用時才能調整測量出自己所想要的測量結果。
