接地電阻阻值過大的危害

　　（1）變壓器接地線接地電阻阻值過大，如同時伴有低壓相線絕緣損壞而接地（例如L1相線接地），這時變壓器接地線中將有電流流過，L1相電壓加在大地和接地電阻上，接地電阻阻值越大，接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，那么加在人體上的電壓就會導致人身觸電。

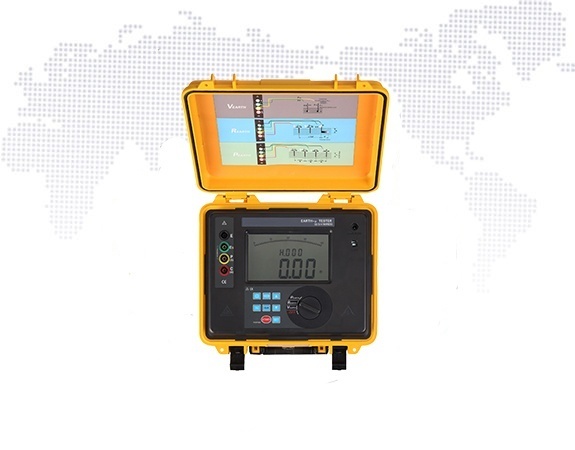

國電西高GDCR3100C接地電阻測量儀

　　（2）當變壓器三相四線中的中性線接地電阻阻值過大或中性線斷線時，此時由于三相負載的不平衡，變壓器中性點將發生偏移，接地點電位不為零，使得有的相電壓升高而燒毀用電設備。

　　（3）當接地電阻阻值過大，同時變壓器批避雷器不能正常對地放電，致使避雷器或變壓器燒毀。

　　變壓器接地電阻阻值過大的原因

　　（1）接地裝置的材料不合格。由于接地體埋設不規范，安裝工藝不合格，接地體與接地線接頭連接松動，大地過于干燥等原因，均有可能造成接地電阻阻值過大。

　　（2）由于對變壓器接地線作用的重要性認識不足，中性線截面積選擇過小，或由于外力的破壞、接地線被盜等原因，都有可能導致接地線斷線或接地電阻阻值過大。

　　防止接地電阻過大的預防措施

　　（1）嚴格施工工藝，規范接地體的埋設。接地裝置一般由鋼管、角鋼、扁鋼及鋼絞線等材料制成。埋設深度應不小于0.5~0.8m。接地裝置的施工一般應和基礎施工同時進行，具體要求如下。

　　①接地槽的深度應符合設計要求，一般為0.5~0.8m，可耕地應敷設在耕作深度以下。接地槽的寬度一般為0.3~0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。

　　②鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加街道電阻阻值。在山區及土壤電阻率較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。

　　③接地引下線應沿電桿敷設引下，并盡可能短而且直，以減少其沖擊電抗。接地引下線以支持件固定在桿塔上，支持件之間的直線距離通常為1.0~1.5m，轉彎部分為0.1m。
