耐壓測試儀作為安規檢測設備不可缺少的一種手段，被企事業單位廣泛使用，其主要作為儀器儀表、整機（電視機、錄音機、電風扇等）、及電線、電纜、變壓開關、元件等作耐壓強度測試和擊穿試驗的設備。由于耐壓測試儀輸出電壓高、容量大等特點，若使用不正確很可能會危及人生安全與國家財產的損失。因此如何正確使用耐壓測試儀就顯的很重要。

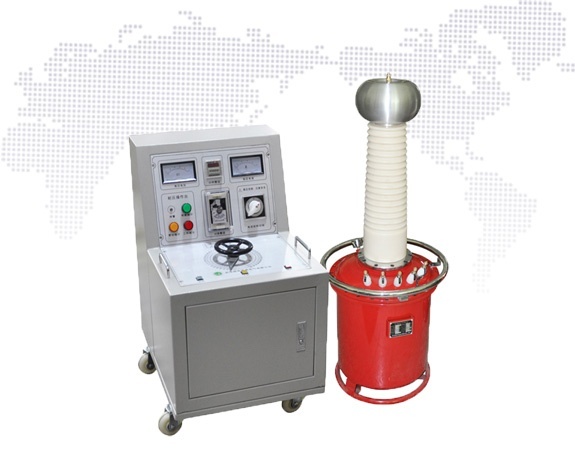

國電西高GDYD-M系列絕緣耐壓試驗裝置（耐壓測試儀）

　　典型的耐壓測試儀接線方法：

　　1、檢查確認耐壓測試儀的主電源開關是處于“關”的位置

　　2、除非儀器的特殊設計以外，所有的不帶電金屬部分必須可靠接地

　　3、把受測設備的所有電源輸入端的電線或端子連接起來

　　4、合上受測設備的所有電源開關，繼電器等

　　5、把耐壓測試儀的測試電壓調為零

　　6、把耐壓測試儀的高電壓輸出線（通常為紅色）連接到受測設備的電源輸入端

　　7、把耐壓測試儀的回路接地線（通常為黑色）連接到受測設備的可觸及不帶電金屬部分

　　8、把耐壓測試儀的主電源開關閉合，緩慢升高儀器的次級電壓到要求值。一般升壓速度不超過500V/sec的速度

　　9、在的時間內維持這個測試電壓

　　10、把測試電壓緩慢降下來

　　11、把耐壓測試儀的主電源開關斷開。先斷開耐壓測試儀的高電壓輸出線，再斷開耐壓測試儀的回路接地線

　　耐壓測試儀主要分為兩種：

　　一種是試驗變壓器，另一種是變頻串聯諧振。

　　而他們主要的目的是：電力設備檢測及預防性試驗所*的試驗設備，耐壓測試儀適用于大型變壓器，發電機組工頻耐壓試驗，電力變壓器感應耐壓試驗。
