高頻直流發生器又稱高壓發生器、中頻直流高壓發生器、高壓直流發生器、直流高壓發生器、直流發生器、便攜式直流高壓發生器、高頻直流高壓發生器、交直流高壓發生器。設備采用了高頻倍壓電路，應用了新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀理想的換代產品。

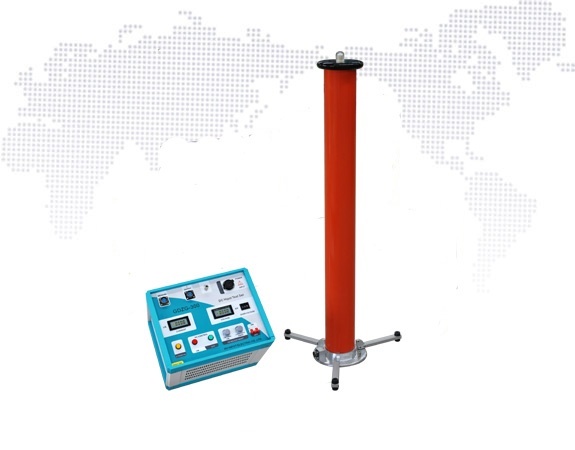

國電西高GDZG-300系列直流高壓發生器

　　高頻直流發生器測量方法

　　⑴一般測量時,當接好線后,先把聯接試品的線懸空,升到試驗電壓后,讀取空試時的電暈和雜散電流I′,然后接上試品升到試驗電壓,讀取總電流I1。試品泄漏電流:I0=I1-I′

　　⑵當需要精密測量被試品的泄漏電流時,應在高壓回路中串接高壓屏蔽微安表,高壓屏蔽微安表必須有金屬屏蔽,應采用屏蔽線與試品聯接,高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果要排除試品表面泄漏電流的影響,可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接

　　⑶對氧化鋅避雷器、磁吹避雷器等試品接地端可分開的情況下,也可采用在試品的底部(地電位側)串入電流表進行測量的方式,但也必須使用屏蔽線。當要排除試品表面泄漏電流的影響,可用軟的裸銅線在試品地電位端繞上幾圈與屏蔽相聯接。

　　⑷試驗完畢,降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。

　　⑸對于氧化鋅避雷器等小電容試品,一般通過測壓電阻放電,時間很快。而對電纜、電機等大電容試品,一般要等待試品電壓自放電到試驗電壓的20%以下,再通過放電棒進行放電。國電西高提醒待試品充分放電后并掛好接地線,才允許進行高壓引線的拆除和更換接線工作。

　　高頻直流發生器采用脈沖寬度調制（PWM）技術、IGBT、以及先進的電子線路及元件，具有輸出不受電網波動干擾，有零位、過流、擊穿、過壓等保護措施，無論過流、擊穿、過壓保護電路都能迅速動作，有效保障設備及人員安全。其輸出采用液晶顯示,體積及重量比原KGF型要輕便的多，非常適合現場使用。全新設計的“0.75U”液晶顯示器可直接顯示并鎖存0.75U1mA現場試驗不需人工計算。
