首先什么是繞組變形？在電力系統中，變壓器繞組由于機械力或者是電動力的作用之下發生了軸向或者徑向的尺寸變化，一般變現是繞組局部扭曲，移位或者是鼓包的現象，這種變形會影響到變壓器運行的安全問題。

　　為什么會發生繞組變形呢？這是由于短路故障發生了電流沖擊，或者是變壓器在運輸安裝的過程中發生了意外的沖撞、顛簸導致了繞組變形，還有原因是保護系統出現死區，導致動作失靈，或者由于繞組的承受短路的能力下降。這些都會導致變壓器繞組變形。

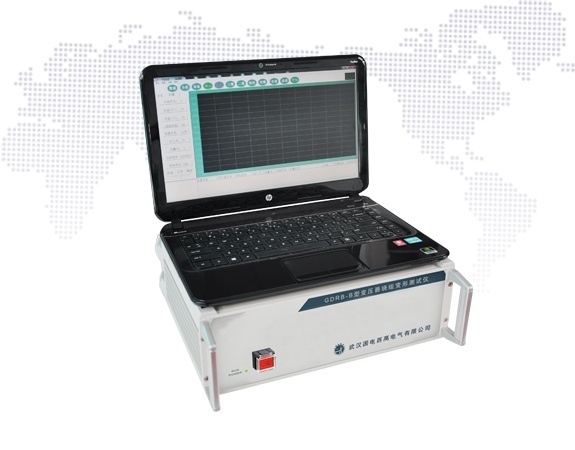

國電西高GDRB-B變壓器繞組變形測試儀

　　最重要的一點，變壓器繞組發生變形，它有什么危害？當變壓器繞組的絕緣距離發生改變時，它的固體絕緣收到損傷，這樣會導致局部放電的放生，這種情況下如果遇到雷電過電壓作用時，可能會發生餅間、匝間擊穿，發生絕緣事故。就算沒有雷電過電壓，一直是正常運行的電壓，絕緣性能也會收到長期的局部放電作用而下降，發生絕緣擊穿事故。另外，由于繞組變形從而導致繞組的機械性能下降，如果遭受到短路事故時，繞組絕緣將承受不了巨大的電動力而發生絕緣損壞。以上的后果都會導致危害人身財產的安全事故的發生。

　　正是由于變壓器繞組變形的現象，原因，和具有危害性的后果，使得我們的電力工作人員需要使用到變壓器繞組變形測試儀，他們必須要不定時地檢測變壓器繞組是否變形，積極地開展變壓器繞組變形的檢測工作，從中及時發現繞組變形的變壓器，并且進行及時的檢修，才能把安全事故的發生概率降到最低。

　　國電西高GDRB-B型變壓器繞組變形測試儀采用目前世界發達國家正在開發完善的內部故障頻率響應分析（FRA）方法，根據變壓在試驗過程中發生匝間或相間短路的可能造成的線圈位移以及變形所導致的變壓器內部繞組特征參數發生變化，進而改變其原有的頻域特征等現象，測量其頻率響應的幅度變化和諧振頻點偏移，從而對變壓器內部故障作出準確判斷。
