變頻串聯諧振試驗裝置可以任意組合，進行各種耐壓試驗?？梢蕴峁┍缺粶y(cè)設備電源電壓高Q倍的試驗電壓。由于功率容量減小，電感和電容可以分節，試驗設備重量輕，運輸方便，為大容量、長距離的現場試驗提供了可能和極大的便利。同時，試驗頻率允許在一定的可調范圍內（30～300Hz）固定和可調，試驗電抗（單個電抗器不可調，但總電感量可通過串并聯調整）系統的靈活性大大增加。

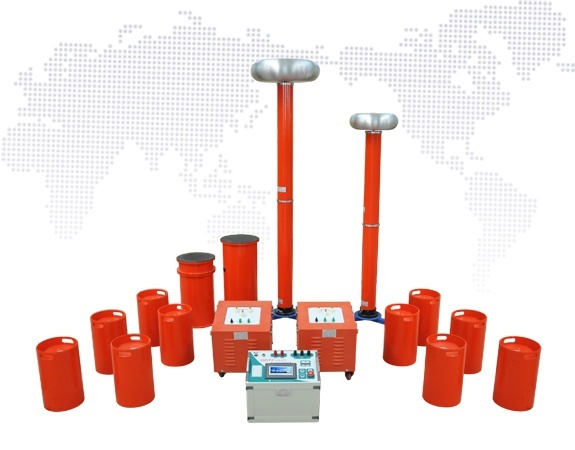

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　由電抗器L和主體電容C組成的串聯諧振有一個固定的諧振頻率f=1/（2π√L-C）。當測試頻率等于這個頻率時，電路就會發生共振。利用串并聯諧振的原理，變頻諧振試驗裝置通過調節變頻控制器的輸出頻率，使回路中電抗器的電感L與測試對象的電容C產生諧振，諧振電壓就是加在測試對象上的電壓，電源通過頻率調制控制器提供。測試電壓經勵磁變壓器初步升壓后，高電壓加到電抗器L和被測物Cx上，通過改變頻率調制控制器的輸出頻率，回路處于串聯諧振狀態；回路的諧振頻率取決于被測物的電容CX和電抗器的電感LWww。hvhipot。cn/調整變頻控制器的輸出電壓，使測試對象上的高電壓達到要求的電壓值。

　　由于被測電纜的電容較大，在測試過程中，如果被測物發生故障或高壓引線對地放電，在電纜的接地端、測試接地線和控制箱的外殼上可能出現瞬時過電壓。變頻串聯諧振耐壓試驗裝置已在控制箱和主要部件上，采取了多種瞬態過電壓保護措施，保證了設備的正常運行。此外，對試驗接地線的布置應采取以下保護措施。

　　1、測試設備應盡量靠近被測電纜頭，以減少測試接地線的長度，即減少接地線的電感量。

　　2、應采用專門配置的一點接地試驗接地線組。特別注意，試驗接地線應盡可能短，不要任意延長接地線的長度。

　　3、測試變壓器有三個端子。800V、1000V和1500V。當系統要求的高電壓小于15kV時選擇800V端子，當系統要求的高電壓大于15kV小于60kV時選擇1000V端子，當系統要求的高電壓大于60kV時選擇1500V端子。

　　4、變頻諧振試驗裝置試驗過程中，除調諧和調壓絕緣旋鈕外，國電西高提醒操作人員不得接觸控制箱的金屬外殼，否則高壓側被擊穿或放電時可能有輕微刺痛感。

　　如有可能，國電西高建議操作人員站在橡膠絕緣墊上。
