串聯諧振電纜交流耐壓試驗方法包括電纜試驗超低頻法、電纜試驗振蕩電壓法、電纜試驗和電感式諧振壓力電阻法、電纜試驗諧振耐壓法、電纜試驗串聯諧振法、電纜試驗平行共振法和六種方法，文中國電西高小小編詳細介紹了電纜交流耐壓試驗的三種方法。

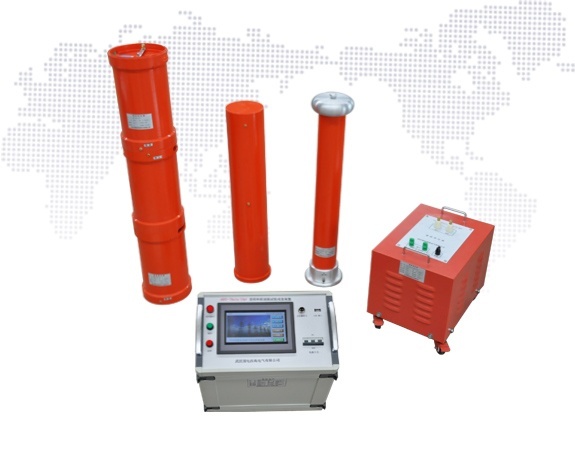

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

　　一、超低頻法

　　常用的是0.1Hz耐壓試驗，由于電纜容量大，測試變壓器的容量大，需要進行工頻測試，而且需要在現場提供相當大的測試電源，為電纜提供無功功率，這種方法不適合現場使用，因此，采用超低頻作為測試電源，可以大大提高測試變壓器的容量，理論容量為0.1hz時功率頻率的1/500，易于現場實現，。但該方法對交聯聚乙烯等擠塑絕緣電纜的主絕緣和副絕緣缺陷的檢測并不有效，目前，該方法已應用于中低壓電纜的測試。

　　二、振蕩電壓法

　　直流充電線，電感器放電電壓的電阻，以達到一定的間隙，以獲得一個阻尼振蕩電壓，主絕緣電纜和附件的缺陷檢查，這種方法比直流電壓測試更有效，但仍存在一些問題，所述振蕩電壓衰減之一存在時，其難以滿足長電纜的需要，這兩個電壓電纜有較大損傷的更高的頻率。

　　三、諧振耐壓法

　　諧振壓力測試的方法是改變測試回路中的電感和頻率，使回路處于諧振狀態，能夠滿足高壓大電流的測試要求，諧振耐壓方法根據調節方式分為調頻式和調頻式，根據諧振方式分為串聯諧振和并聯諧振。

　　1、調感式電纜諧振耐壓。通過調節反應器中并在諧振頻率（50赫茲）的電纜的電容的回路反應器的電感。測試要求來實現的。

　　2、調頻式電纜耐壓試驗。通過改變測試電源的輸出頻率。電路中電感固定的電抗器可以與測試產品產生共振，滿足測試要求。

　　3、電纜與諧振串聯法。當試驗變壓器的電流滿足試驗要求，電壓達不到試驗電壓時，電抗器與試驗件串聯測試。當回路處于諧振狀態時，變壓器Q倍的輸出電壓（Q是電路質量因數）可在試驗件上產生。電源所提供的功率僅是回路中消耗的有功功率。

　　4、電纜與諧振并聯法。當測試電壓互感器和電流主要測試要求得到滿足。使用與測試參數的反并聯電連接滿足以使諧振電路的測試要求，當感應電流補償試驗反應器的電容性電流。
