直流高壓發生器（直高發）是我司一批高學歷、有著多年研發經驗的技術人員通過多年專業積累，精心研發的的產品。主要適用于電力、工礦、冶金以及鋼鐵等企業對其氧化鋅避雷器、電力電纜、變壓器以及發電機等高壓電氣設備進行直流耐壓試驗。

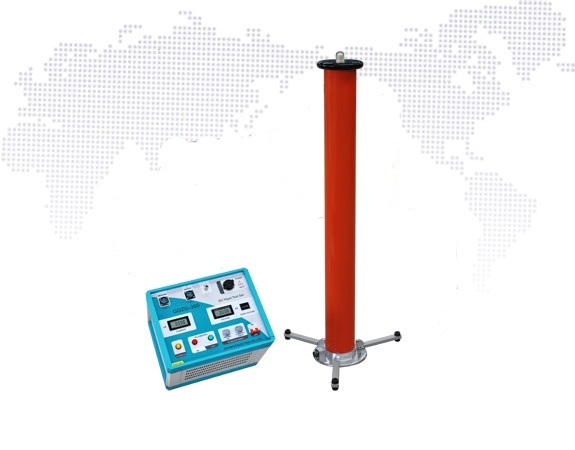

國電西高GDZG-300系列 直流高壓發生器
直流高壓發生器操作方法：
?。?）試驗產品接在高壓輸出端和接線柱之間。
（2）插上電源線，打開電源開關，“高壓開”指示燈（綠色）亮，“高壓關”指示燈（紅色）滅。電壓顯示表、電流顯示表、0.75倍電壓顯示表均為零。
?。?）順時針旋轉電壓電流設定扭至末端，逆時針旋轉電壓設定扭至零。（注：調壓旋鈕不在零位，不能啟動“高壓關”按鈕。）
?。?）輕按“高壓”鍵，“高壓”指示燈亮（紅色），慢慢將電壓調節旋鈕調節到測試所需的電壓值，試驗過程中，電壓顯示表顯示試驗電壓值，單位為千伏。
（5）如果在樣品測試過程中按下0.75倍電壓顯示鎖存按鈕，則0.75倍電壓顯示表顯示值被鎖定，不方便維護顯示值，這樣就可以方便地將氧化鋅避雷器測試作為參考電壓。
（6）在任何時候，按下定時開啟按鈕啟動時間繼電器。當時間記錄達到預定時間時，蜂鳴器發出報警并切斷高壓輸出。
?。?）直流高壓發生器在試驗過程中，如果負載電流超過儀器額定輸出電流的0-10%。“過流”指示燈亮起，過流保護防止損壞試驗和儀器。
?。?）在試驗過程中，如果試驗電壓超過儀器額定輸出電壓的0-10%?！斑^電壓”指示燈將亮起并進行過保護，以防損壞試驗對象和儀器。
（9）試驗結束后，逆時針方向調節電壓調節旋鈕轉零后，電壓顯示緩慢回零，當三個顯示儀表顯示零值時，按下“高壓開”按鈕，“高壓關”指示燈（紅色）熄滅，“高壓開”指示燈（綠色）點亮，然后關閉電源開關。
（10）當樣品有較大電容時，輸出電壓顯示表直到電壓調節旋鈕變?yōu)榱愫蟛拍芑亓?。然后用放電棒對試件放電，然后拆下試件的接線。
如有疑問，請咨詢國電西高400-8818-755
