校準直流高壓發生器過電壓整定值方法

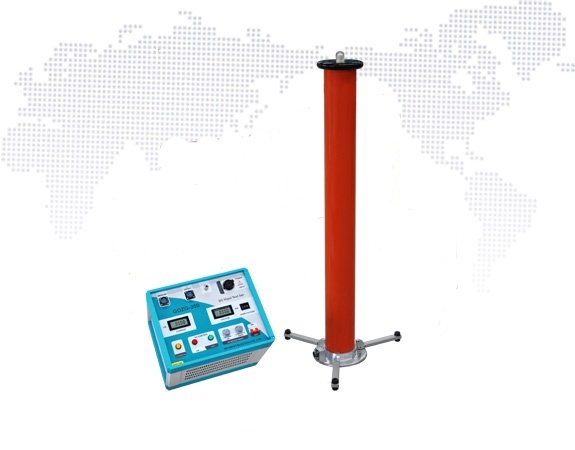

國電西高GDZG-300系列直流高壓發生器

　　①插上直流高壓發生器的控制電源線，打開控制箱的電源開關，電壓顯示表及電流顯示表,以及0.75倍電壓顯示表顯示均為零值。

　　②將直流高壓發生器的電壓整定按扭順時針旋到底,電壓粗調旋鈕及電壓細調旋鈕反時針旋轉至零位，零位指示燈亮。

　　③輕按“高壓開”按鍵，“高壓開”指示燈（紅色）亮，如按“高壓開”按鍵，直流高壓發生器的紅色指示燈不亮,說明電壓粗調和細調不在零位段,則將電壓粗調旋鈕和細調旋鈕反時針旋到零位,紅色指示燈亮。

　　④順時針旋轉直流高壓發生器的電壓粗調旋鈕，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。

　　⑤反時針調節電壓整定旋鈕，使高壓關斷，此時紅色指示燈滅，“過壓”指示燈亮。

　　⑥說明此時直流高壓發生器所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。

　　使用直流高壓發生器（直高發）前應檢查連接電纜不應有斷路和短路現象，倍壓筒不應有凝露現象，然后將倍壓筒與控制箱用七芯電纜連接好，倍壓筒和控制箱必須保持足夠距離，用不小于2.5mm2的銅線將被試品、倍壓筒和控制箱三者可靠接地，倍壓筒高壓輸出端經微安表與被試品連接好。

　　接通電源開關，將儀器預熱5分鐘，然后設定好所需電流、電壓的大值，將升壓電位器沿反時針方向旋轉回到零位，待回零燈滅，高壓燈亮?xí)r再沿順時針方向慢慢調節升壓電位器，同時注視電流表、電壓表數值，直到達到所需電流、電壓值時為止。

　　如需要輸出當前電壓的0.75倍值時，只要按下0.75U按鍵，輸出便自動下降到當前電壓的0.75倍值，不必調節升壓電位器，耐壓試驗如需計時必須先設定好所需時間后再按下定時按鍵即可，到設定時間后儀器便自動切斷輸出并報警，如要終止試驗，可按復位鍵或關掉電源來關閉輸出。
