GDPD-313M開關柜局放檢測儀它集成了暫態對地電壓（TEV）、超聲波（AE）兩種檢測模式，可以非常簡便的檢測中高壓開關柜的潛在破壞性局部放電活動。定期的使用GDPD-313M局部放電測試儀檢查運行中的開關柜，可以有效檢查出開關柜的故障風險及設備運行中絕緣老化形成的局部放電趨勢，及時制定檢修維護方案避免故障擴大。局部放電會以下述的方式放射能量：電磁能量：無線電波、光、熱聲能：聲波、超聲波氣體：臭氧、氮氧化物。

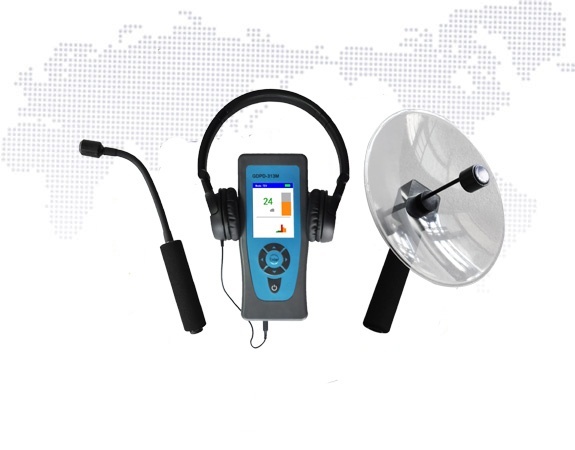

國電西高GDPD-313M手持式開關柜局放檢測儀

　　非侵入式檢測最實用的技術都是基于檢測電磁頻譜中的高頻部分以及超聲波信號。

　　1、空氣傳播的超聲波放電活動

　　局部放電活動中的聲波輻射會出現在整個聲譜范圍中。聽聲音是可能的，但是要取決于各人的聽覺能力。

　　使用手持式局部放電檢測儀來檢測聲譜中的超聲波具有幾個優點，儀器比人耳更敏感，與操作無關，且工作在音頻以上的頻率，并且具有更強的方向性。

　　最敏感的檢測方法是使用中心頻率為40~200kHz的超聲波傳感器。該方法可以非常成功地檢測局部放電活動。

　　2、空氣傳播的超聲波放電活動

　　當局部放電活動出現在高壓開關柜絕緣層中時，它會產生高頻電磁波，它只可以通過金屬外殼上的開孔從開關柜內泄漏到外表面。這些開孔可以是外殼縫隙或密封墊圈及其它絕緣部件周圍的間隙。

　　當電磁波傳播到開關柜外面時，它會在接地的金屬外殼上產生瞬態電壓。瞬態地電壓（TEV）在幾個毫伏至幾伏的范圍內，存在時間很短，具有幾個納秒的上升時間?？刹捎檬殖质?a href="http://m.whcdjbx.cn/product/402.html" target="_blank">局放電檢測儀非侵入方式將探頭放在開關柜的外面來檢測局部放電活動。
