交流耐壓試驗現場使用按以下步驟進行：

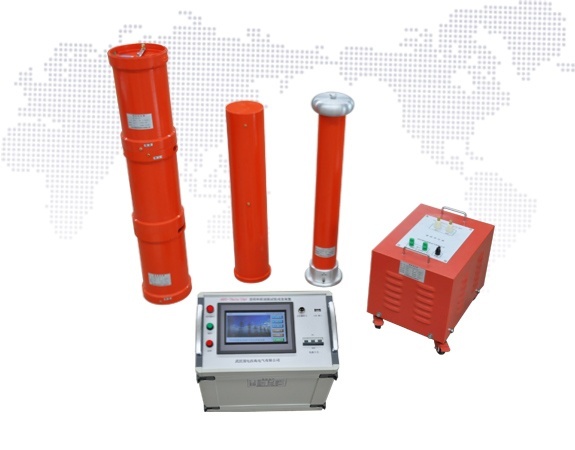

國電西高GDTF系列電纜變頻串聯諧振耐壓試驗裝置

　?、偎惚辉囯娏﹄娎|的等效電容量Cx。

　　②根據已配電抗器的情況，選擇串并聯應用。根據公式I≤2πfCUs以及f==50Hz計算可能的回路電流和頻率范圍，并注意電抗器的實際耐壓情況。

　?、圻B接線路時，電抗器串并聯使用時應注意同名端引線及耐壓等。④確保線路連接好，接通變頻電源的電源開關。

　?、菰囼炌戤吅?，降壓關機，并給電纜放電。

　　下面舉個具體交流耐壓試驗例子：

　　線路：110kV線路。

　　電纜型號：YJLW0364/1101×400;電纜長度：120m

　　可知：此電纜的等效電容量=0.017uF，試驗電壓=128kV，試驗頻率為30Hz≤f≤80Hz，串聯諧振回路的品質因數≥30。通過理論計算裝置的配置參數如下：試驗電源輸出功率P0=，其中Us為電纜試驗電壓，Is≈wC0Us，Q為回路的品質因數，根據此公式，可計算出變頻電源及勵磁變壓器需要的最大功率為(按Q=30計算)：

　　P080===4.6kW

　　P050===2.9kW

　　可知驗裝置配置清單如下：

　?、僮冾l電源：功率10kW，輸入電壓：AC380V，輸出電壓400V，一臺。

　　②勵磁變壓器：功率10kW，輸出電壓：0.6kV/2kV/4kV，一臺。

　?、壑C振電抗器：耐壓100kV，電流50A，電感量50H，兩臺。

　　④高壓分壓器：200kV分壓器，一臺。

　　⑤補償電容器：0.1uF/100kV，共兩只。

　　交流耐壓試驗在現場試驗數據可知。由現場試驗數據可以看出，隨著高電壓的上升，由于諧振電抗器電抗量的變化而品質因數Q值的變化(下降)，在實際應用中，這種現象是正常的，不用擔心，這個問題可以解決，因為品質因數Q值的變化是由于諧振電抗器電抗量的變化引起，這種變化本身沒法改變磁石，我們只需要將諧振頻率稍微調高即可。

　　交流耐壓試驗中的兩個注意事項：①必須保證系統良好的接地②變頻電源輸出任何一端不得接地。
