對于大型發電機、變壓器長電纜線路、電容器等電容量較大的被試品的交流耐壓試驗，需要較大容量的試驗設備和電源，現場往往難以辦到。在此情況下，國電西高建議大家可根據具體情況，分別采用串聯、并聯諧振或串并聯諧振(也稱串并聯補償)的方法解決試驗設備容量不足的問題。

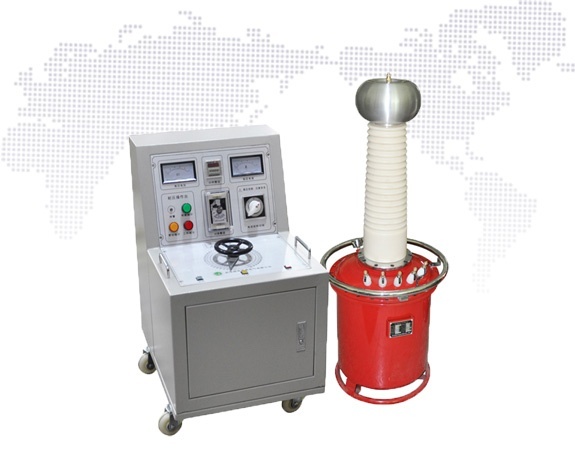

國電西高GDTF系列變電站變頻串聯諧振耐壓試驗裝置

　　1、并聯諧振(電流諧振)法。當試驗變壓器的額定電壓能滿足試驗電壓的要求，但電流達不到被試品所需的試驗電流時，可采用并聯諧振對電流加以補償，以解決試驗電源容量不足的問題。

　　2、串聯諧振(電壓諧振)法。當試驗變壓器的額定電壓不能滿足所需試驗電壓，但電流能滿足被試品試驗電流的情況下，可用串聯諧振的方法來解決試驗電壓的不足。

　　3、串并聯諧振法。除了以上的串聯、并聯諧振外，當試驗變壓器的額定電壓和額定電流都不能滿足試驗要求時，可同時運用串、并聯諧振線路，也稱為串并聯補償法。

　　由電感線圈(可用電感L串電阻R模擬)和電容元件(電容量為C)串聯組成的電路中，當感抗等于容抗時會產生電壓諧振，深入分析如下：

　　(1)當L、C一定時，電源的頻率f恰好等于電路的固有振蕩頻率，即f=1/(2π√LC)。

　　(2)當電源頻率一定時，調整電感量L，使L=1/[(2πf)2C]。

　　(3)當電源頻率一定時，調整電容量C，使C=1/[(2πf)2L]。在電感線圈(可用電感L串電阻R模擬)和電容元件(電容量為C)并聯組成的電路中，滿足下列條件之一，就會發生電流諧振。

　　(1)電源頻率f=1/2π√1/LC-R/L

　　(2)調整電容量，使C=L/[R2+(2πfL)2]

　　(3)當2πfCR≤1時，調節電感L也可能產生電流諧振。

　　進行變壓器的串聯諧振耐壓試驗時，應注意：

　　(1)應該先調諧，再升壓。當采用串聯諧振試驗裝置時，試驗電壓的頻率應不低于40Hz，全電壓下耐受時間為60s。試驗時，應在較低的激磁電壓下調諧電感或頻率找諧振點，當被試品上電壓達到最高時，即達到試驗回路的諧振點，可以開始升壓進行試驗。

　　(2)諧振試驗回路品質因數Q值的高低與試驗設備、試品絕緣表面干燥清潔程度及高壓引線直徑大小、長短有關，因此試驗宜在天氣晴好的情況下進行。試驗設備、試品絕緣表面應干燥、清潔。盡量縮短高壓引線的長度，采用大直徑的高壓引線，以減小電暈損耗。提高試驗回路品質因數Q值。
