串聯諧振（變頻串聯諧振耐壓裝置）電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

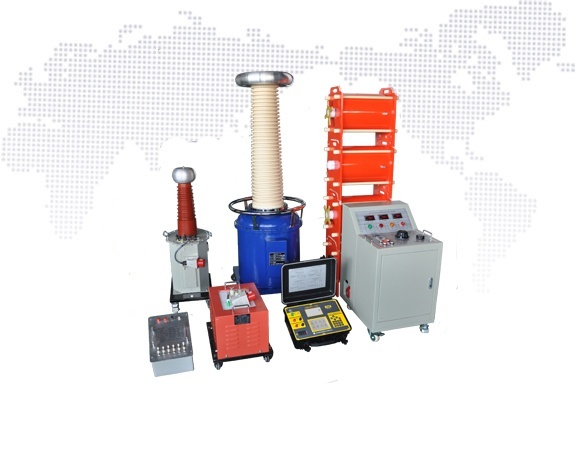

國電西高GDTL-C系列CVT變頻串聯諧振試驗裝置
LCR串聯電路電流I隨著f變化曲線擴展：任意一個正弦量y=Asin（wtj0）的相位為（wtj0），兩個同頻率正弦量的相位差（與時間t無關）。其中ω為角頻率ω=2πfZ=√R2（ωL-1/ωC）2I=U/Z當U，R，L，C為固定值時，I隨f的變化情況如圖，當電源頻率為f0時，I為最大值。
感抗XL=ωL。
容抗XC=1/ωC。
其中ω為角頻率ω=2πf
Z=√R2+（ωL-1/ωC）2
I=U/Z
當U，R，L，C為固定值時，I隨f的變化情況如圖，當電源頻率為f0時，I為最大值。此時Z為最小值，ωL=1/ωC，此時成為串聯諧振，f0為諧振頻率。若L=100uH，C=0。1uF。計算f=1/2π√LC=1/2*3。14√100*10-6*0。1*10-6。
