變頻串聯諧振試驗裝置容量的計算方法：

　　1、35kV，630mm2及以下，6km電纜交流耐壓試驗，電容量≤1.519μF，試驗頻率為30-300Hz，試驗電壓52kV。

　　頻率取35Hz

　　試驗電流I=2πfCU試=2π×40×1.519×10-6×52×103=17.3A

　　對應電抗器電感量L=1/ω2C=13.6H

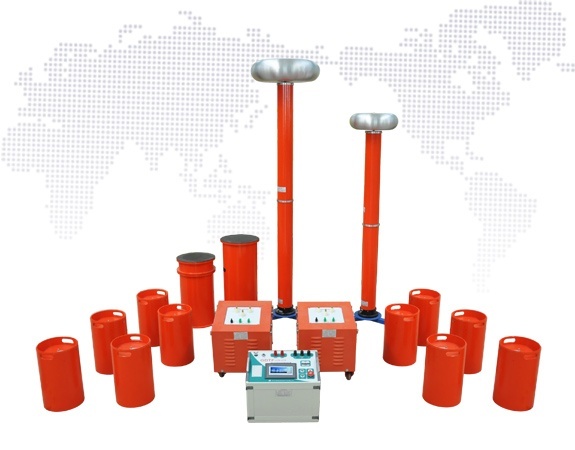

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　2、110kV，1000mm2及以下，5km電纜交流耐壓試驗，電容量≤1.325μF，試驗頻率為30-300Hz，試驗電壓128kV。

　　頻率取35Hz

　　試驗電流I=2πfCU試=2π×35×1.325×10-6×128×103=37A

　　對應電抗器電感量L=1/ω2C=15.6H

　　3、220kV，1600mm2及以下，2km電纜交流耐壓試驗，電容量≤0.408μF，試驗頻率為30-300Hz，試驗電壓216kV。

　　頻率取35Hz

　　試驗電流I=2πfCU試=2π×35×0.36×10-6×216×103=19.3A

　　對應電抗器電感量L=1/ω2C=50.7H

　　※：根據以上各項目試驗電壓、電流、頻率、電感量即設計四節電抗器，使用電抗器四節組合串聯或并聯完成以上各項試驗要求和目的,則單節電抗器為1300kVA/130kV/10A/60H

　　驗證：1、35kV，630mm2及以下，6km電纜交流耐壓試驗，電容量≤1.519μF，試驗頻率為30-300Hz，試驗電壓52kV。

　　☆：使用電抗器四節并聯，此時電感量為60/4=15H

　　此組合電流為4*10=40A，此組合諧振高壓輸出為130kV。

　　試驗頻率f=1/2π√LC=1/(2×3.14×√15×1.519×10-6)=33.3Hz

　　試驗電流I=2πfCU試=2π×33.3×1.519×10-6×52×103=16.5A

　　驗證：2、110kV，1000mm2及以下，5km電纜交流耐壓試驗，電容量≤1.325μF，試驗頻率為30-300Hz，試驗電壓128kV。

　　☆：使用電抗器四節并聯,此時電感量為60/4=15H

　　此組合電流為4*10=40A，此組合諧振高壓輸出為130kV。

　　試驗頻率f=1/2π√LC=1/(2×3.14×√15×1.325×10-6)=35.7Hz

　　試驗電流I=2πfCU試=2π×35.7×1.325×10-6×128×103=38A

　　驗證：3、220kV，1600mm2及以下，2km電纜交流耐壓試驗，電容量≤0.408μF，試驗頻率為30-300Hz，試驗電壓216kV。

　　☆：使用電抗器四節兩串兩組并聯,此時電感量為（60*2）/2=60H

　　此組合電流為2*10=20A，此組合諧振高壓輸出為260kV。

　　試驗頻率f=1/2π√LC=1/(2×3.14×√60×0.408×10-6)=32.2Hz

　　試驗電流I=2πfCU試=2π×32.2×0.408×10-6×216×103=17.8A
