1、工頻耐壓試驗裝置接線準備

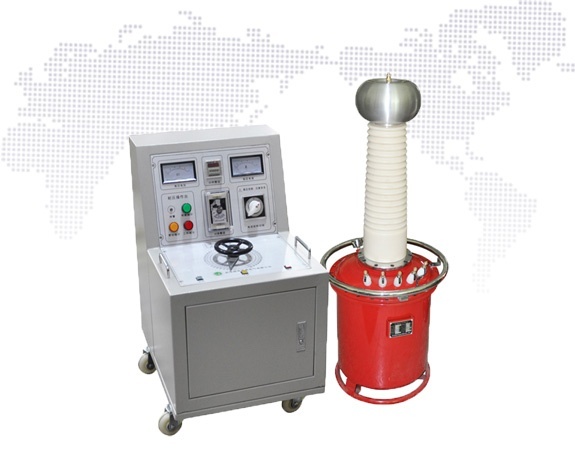

國電西高GDYD-M系列工頻耐壓試驗裝置

　　將接地線一端夾在地網上，一端接于本儀器的接地端子上。

　　注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性，甚至危及人身安全。

　　將試驗變壓器的輸入端(即低壓側)用專用連接線的紅色線和黑色線與儀器的“A”端子及“X”端子連接。

　　將試驗變壓器的儀表端子用專用測試線與儀器的“儀表”端子連接。

　　將市電電源用專用電源線連接到儀器的“電源輸入”端子。

　　2、工頻耐壓試驗裝置測試步驟

　　合上電源開關，儀器顯示開機狀態，表頭分別顯示高壓側電壓及低壓側電流。

　　若調壓器在零位會提示聲光報警，預示開始做耐壓試驗，注意安全，若調壓器不在零位狀態先將調壓器調到零位后再進行試驗。

　　試驗過程中觀察儀器電流表及電壓表的變化值，達到設定的試驗電壓后設備自動計時，計時結束后將調壓器調回零位，將電源開關處于“OFF”狀態，并從市電上取下專用電源線。

　　3、工頻耐壓試驗裝置試驗結束后現場清理

　　關閉電源開關，拔下電源線。

　　將專用測試電纜線拆除并收好，方便下次使用。

　　拆除接地線，并整理好。

　　因此，國電西高大家在使用工頻耐壓試驗裝置之前，需要熟讀說明書，嚴格按照說明書來進行操作哦??！
