絕緣內部局部放電在線監測的原理：

    局部放電的過程除了伴隨著電荷的轉移和電能的損耗之外，還會產生電磁輻射、超聲、發光、發熱以及出現新的生成物等。因此針對這些現象，局部放電監測的基本方法有脈沖電流測量、超聲波測量、光測量、化學測量、超高頻測量以及特高頻測量等方法。其中脈沖電流法放電電流脈沖信息含量豐富，可通過電流脈沖的統計特征和實測波形來判定放電的嚴重程度，進而運用現代分析手段了解絕緣劣化的狀況及其發展趨勢，對于突變信號反應也較靈敏，易于準確及時地發現故障，且易于定量，因此，脈沖電流法得到廣泛應用。目前，國內不少單位研制的局部放電監測裝置普遍采用這種方法來提取放電信號。該方法通過監測阻抗、接地線以及繞組中由于局部放電引起的脈沖電流，獲得視在放電量。它是研究最早、應用最廣泛的一種監測方法，也是國際上唯一有標準（IEC60270）的局放監測方法，所測得的信息具有可比性。下圖為比較典型的局部放電在線監測原理框圖（以變壓器為例，圖中CT表示電流互感器）。

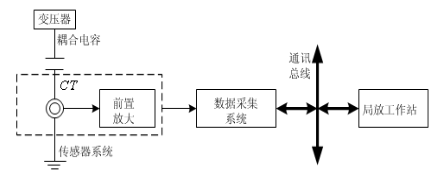

局部放電在線監測的原理框圖

    隨著技術的發展，針對不同的監測對象，突破發展了多種局部放電在線監測方法。光測量，超高頻測量以及特高頻測量法等。小電暈光波長≤400納米呈紫色，大部為紫外線；強火花放電光波長自擴展至700納米，呈桔紅色，大部為可見光，固體，介質表面放電光譜與放電區域的氣體組成，固體材料的性質，表面狀態和電極材料等有關。這樣就可以實現局部放電的在線監測。同樣，由于脈沖放電是一種較高頻率的重復放電，這種放電將產生輻射電磁波，根據這一原理，采用可以超高頻或特高頻測量行業釋義法律監測輻射電磁波來實現局部放電在線監測。
