電網線路錯綜復雜，操作安全第一條！使用局部放電檢測儀請先看這里！

    首先來看看局放儀操作方法：

1. 在試驗開始加壓以前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。測試儀器處的接地線是否與接地體牢固連接，若連接不牢或在準備工作時掐頭去尾線被腳踢斷，這將可能引起人身和設備事故。

2.對于連接線應避免將尖端暴露在外，防止尖端電暈放電，尤其對于電壓等級較高的局部放電試驗，必要時要加粗高壓連接線及加裝防電暈罩，減小因場強過高引起的電暈放電。屏蔽罩不能與試品的瓷裙相接觸。

3. 一般情況下，在試驗過程中，被試品在耐壓、預升壓時局部放電量都比正常值大很多，此時儀器的儀表必然會超出滿刻度。為防止儀器損壞，應將儀器的增益粗調旋鈕逆時針旋轉一檔或更多檔，以不超出滿刻度為標準。當電壓降至測量電壓時，再將增益粗調開關順時針旋轉一檔或更多檔，以便記錄測量值。

其次，局部放電檢測注意事項：

1、局放儀的操作、維護應由能勝任的相關專業人員進行。

2、局部放電測試儀試驗現場電壓高達幾萬伏，試驗人員應嚴格遵守所有安全預防措施。試驗區域應有明顯、清晰的警示牌，現場任何人都應該知道高壓區域。直接從事的測量人員應了解測量回路中所有帶電元件、高壓元件，不直接從事測量的人員應被隔離在試驗區域之外。在試驗過程中及上電后，任何人不得進入高壓區。

3、在試驗以前，操作人員應掌握測試線路、測試方法、測試步驟和測試目的。

4、試驗現場要整潔、干凈，不應存放其他無關的物品。在高壓區間的地面上不應有雜亂的金屬小塊（如裸銅線段、螺絲、螺帽和其它小金屬塊等），被試品、升壓變壓器、耦合電容等應與周圍保持適當距離。

5、被試品、升壓變壓器、耦合電容等表面應保持干燥清潔，因為表面的濕氣和污垢會引起表面的局部放電，導致測量異常。

6、試驗操作人員按規程要求連接線路，試驗區各種金屬物體應牢固接地，檢查并改善試驗區內一切可能放電的部位（如不能有尖、銳角），特別注意各種地線是否良好接地。

7、在試驗開始加壓前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。特別應關注接地線、高壓線和強電回路的連線是否牢固連接。

    傳統的局部放電檢測儀,其測量信號的響應頻率一般不超過1 MHz,易受外界干擾的影響,穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。

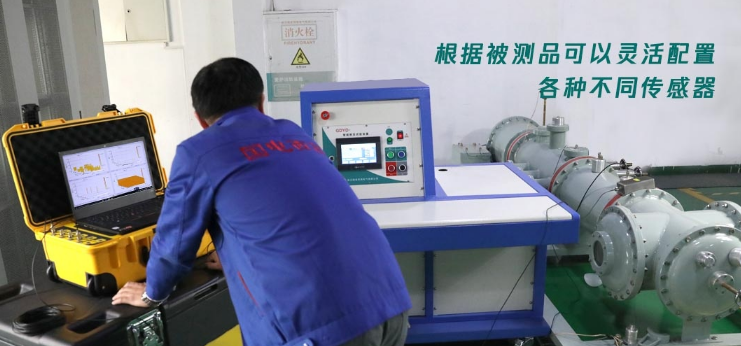

    局放儀廠家-國電西高研發的GDPD-414局部放電檢測儀配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。
