耐壓測試涉及使用高電壓來測試絕緣。耐壓測試可以幫助您構建高質量電纜和線束的過程，是非常有用的。目前流行的高壓電壓源有兩種：直流和交流。下面國電西高為您詳細介紹下。

　　什么是“直流耐壓測試”？

　　耐壓測試使用高壓電源，以確保絕緣工作正常。直流高壓發生器耐壓測試使用的電壓源會不斷改變其電壓。電壓從正向交替為負，然后再次返回。通常，每秒有50或60個完整的交流電壓周期。

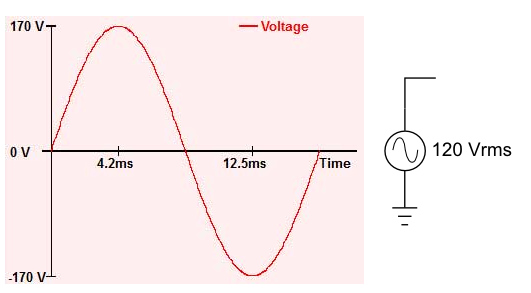

　　上圖顯示了120Vrms/60Hz電源的電壓如何隨時間變化。

　　上方（右）顯示了一個電壓周期。電壓從0V開始。請注意，電壓如何攀升至+170V，然后降至-170V，最后再次以0V電壓結束。波形的這種形狀稱為“正弦波”。

　　什么是峰值電壓，平均電壓和均方根電壓？

　　峰值電壓（Vpeak）是一個周期內達到的最高電壓幅度（在這種情況下為170V）。

　　平均電壓（Vavg）對于AC波形不是很有用，因?yàn)橐粋€完整周期的平均值為0V（這就是使用RMS的原因）。盡管如此，仍有許多電表可以對交流波形進行整流并取平均值。整流然后平均產生的電壓讀數類似于RMS電壓。

　　RMS電壓（Vrms）是電壓的“均方根”。就像整流電壓的平均值，只是它取電壓平方的平均值，然后取平方根。RMS對于計算正弦波可以完成的功率和功非常有用。

　　對于正弦波：Vrms=0.707*Vpeak，Vavg=0.637*Vpeak，因此Vrms=1.11*Vavg

　　將耐壓測試從AC（Vrms）轉換為DC

　　該頁面是關于使用AC耐壓測試的，但是即使您的測試儀僅進行DC耐壓測試，您也會發現您有AC（Vrms）規范。通常要做的是將AC規格轉換為Vpeak并使用DC測試儀在該電壓下進行測試。

　　直流測試電壓=1.414*交流（Vrms）測試電壓；交流（Vrms）測試電壓=0.707*直流測試電壓。

　　耐壓測試評論

　　耐壓測試從保持在0V的電纜中的所有點開始。然后將連接點的單線或網絡（稱為網絡）從0V斷開并連接到AC電源（請參見圖2）。測量流過的總電流。如果有太多電流流過，則電纜無法通過耐壓測試。

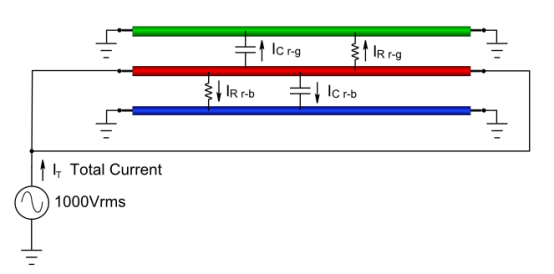

　　高電壓連接到紅線，而綠線和藍線都保持在零伏。

　　施加高壓并測量總電流。一些電流由于導線之間的絕緣電阻而流動。一些電流由于導線之間的電容而流動。

　　當施加高壓時，電流將流過多種原因。最大的兩個原因是絕緣電阻和網間電容。

　　流過絕緣電阻的電流與電壓成正比。當電壓為零時，電阻電流為零。當電壓達到峰值時，電阻電流達到峰值（見圖3）。該電流通常稱為“同相電流”，“電阻電流”或“實際電流”。

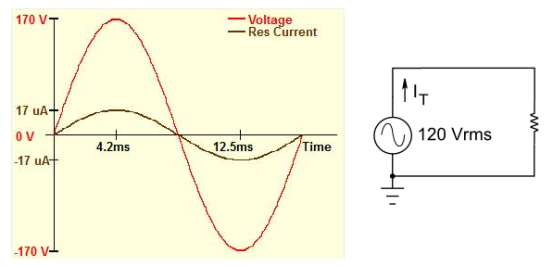

　　驅動10Mohms的120Vrms/60Hz的電壓和電阻電流的圖表。

　　峰值電壓為170V，峰值電流為17uA。請注意，電阻電流跟蹤電壓。當電壓為零時，電流為零。當電壓達到峰值時，電流達到峰值。

　　流經網間電容的電流與電壓變化成正比。當電壓上升時，電流流入電容。當電壓穩定時，沒有電流流過。國電西高提醒，如果電壓快速上升，則必須有大量電流流入電容。該電流通常稱為“異相電流”，“電容性電流”或“虛數電流”。

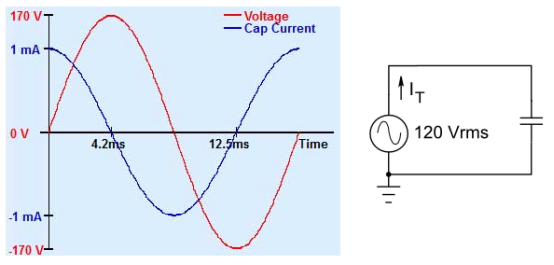

　　驅動15.6nF電容時120Vrms/60Hz的電壓和電容電流的曲線圖。

　　峰值電壓為170V，峰值電流為1.0mA。請注意，如果電壓迅速增加，則電流較大且為正。如果電壓穩定，則電流為零。如果電壓迅速下降，則電流很大且為負。

　　試驗電阻和電容

　　圖5是一個簡單的計算器，可讓您輸入耐壓電壓，電阻和電容，并顯示電壓，總電流，電阻性電流和電容性電流。您可以使用計算器來試驗電阻，電容和總電流之間的關系。

　　弧形呢？到現在為止，我們集中在電流的兩個主要原因上，即絕緣電阻和網間電容。電弧也是引起電流流動的原因。來自電弧的電流可以與電阻性或電容性電流混淆，從而提高兩個電流讀數。電弧通常突然開始，造成電流突然增加。因此，可以通過電阻性或電容性電流超過允許的極限或電流突然大幅度增加來檢測電弧。

　　安全性如何？

　　最好將總電流限制設置得盡可能低，并且仍然要通過一根好的電纜。如果在測試過程中有人接觸，這將有助于更快地切斷電壓。另外，由于您的身體對高壓電源設置具有抵抗性（而不是電容性），因此將“實際電流限制”設置為較低的值可幫助直流高壓發生器識別您并更快地關閉電源喔！
